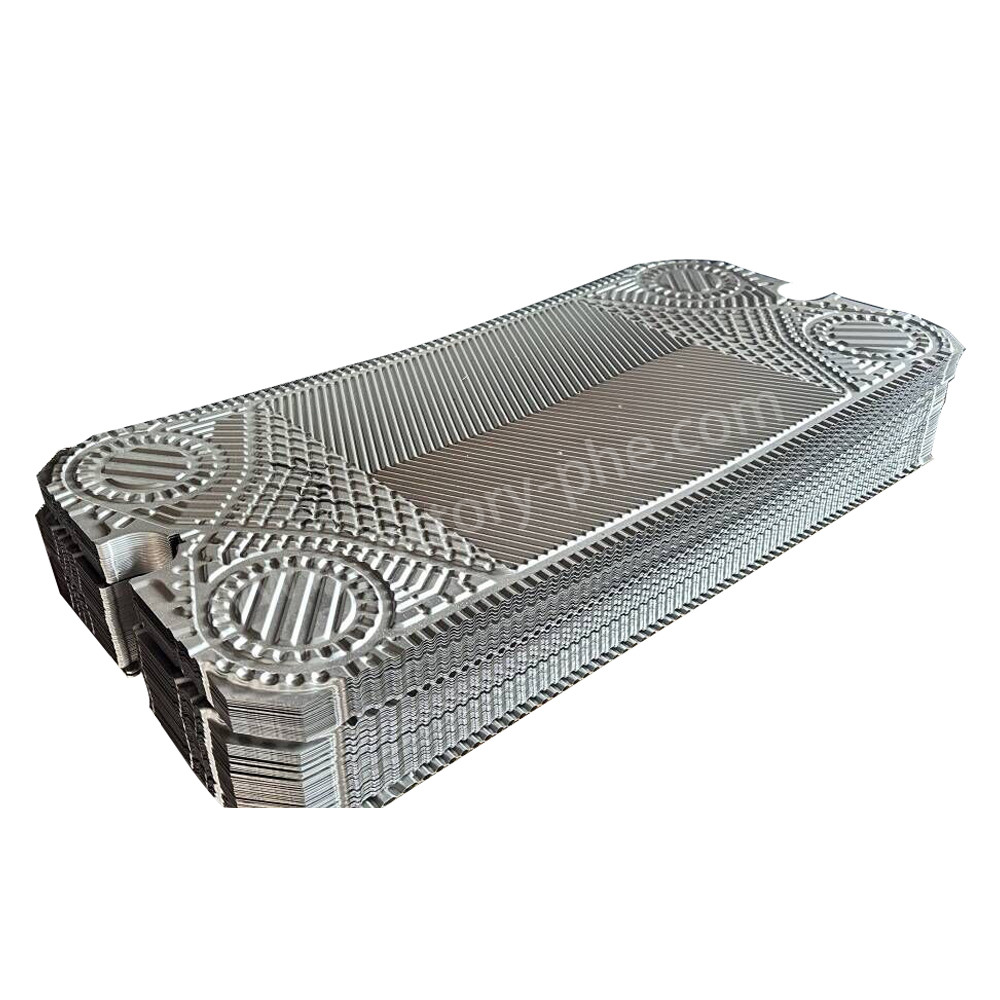

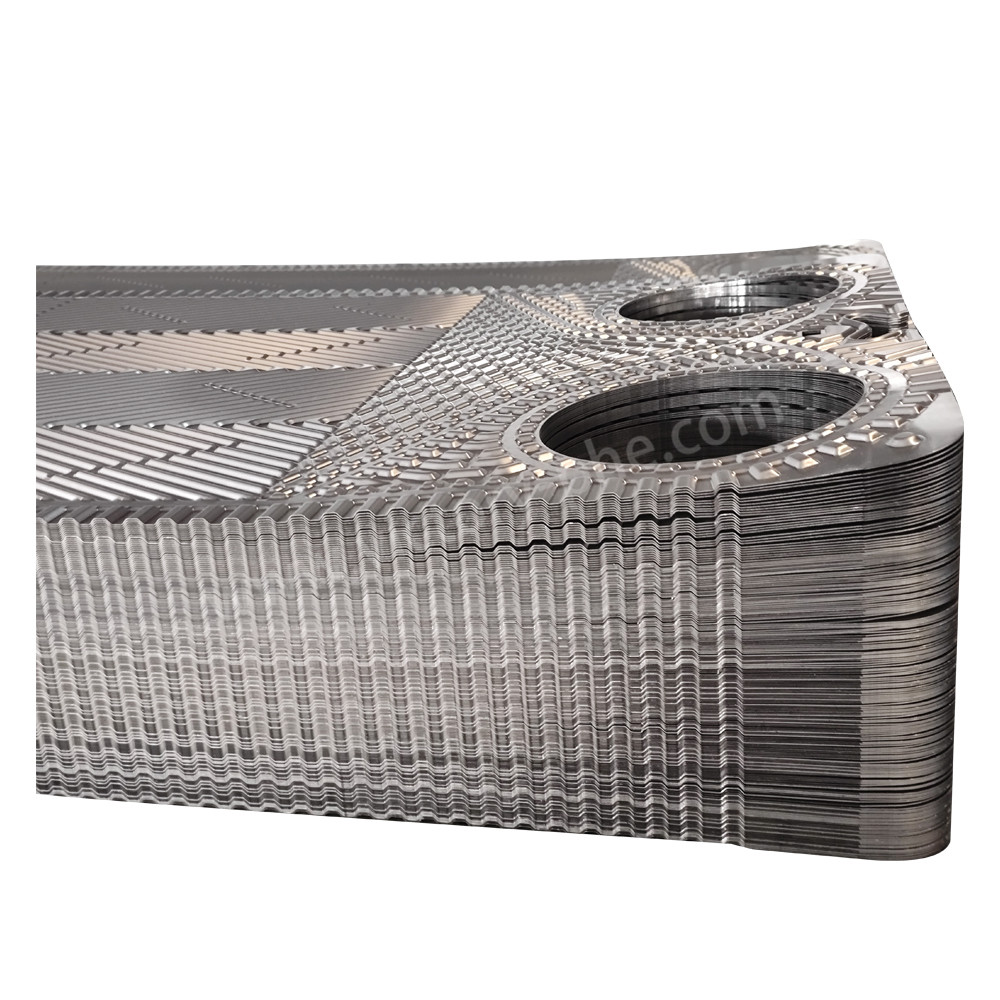

티타늄 송덱스 열 교환판

제품 설명

티타늄 및 티타늄-팔라디움 합금

Sondex 열 교환장판

1. 열 교환기 판은 열 교환기의 핵심 구성 요소 중 하나입니다. 그것의 주요 특징은 높은 열 전달 효율, 모듈형 설계, 균일한 유체 분포,간편한 청소 및 유지보수, 그리고 강한 부식 저항성.
2. Sondex 열 교환기 판은 열 전도성을 극대화하도록 설계되어 있습니다. 효율적인 열 전달을 보장하기 위해 일반적으로 높은 열 전도성을 가진 재료로 만들어집니다.
3. 많은 Sondex 열 교환기 판은 두 유체 흐름의 혼합을 방지하고 효율적인 열 교환을 보장하기 위해 판 사이에 단단한 밀을 제공하는 밀착 디자인을 갖추고 있습니다.

열 교환기 판 선택:

• 열 교환기에 대한 판 유형 및 파동 패턴 선택판특정 열 전달 조건과 요구 사항에 기초해야합니다. 큰 흐름 속도와 허용 압력 하락이 작은 상황에서는저항이 낮은 판이 선택되어야 합니다.제거되거나 용접된 판 열 교환기의 선택은 열 전달 매체의 압력 및 온도 조건에 따라 결정되어야 합니다.
• 큰 열 전달 면적을 가진 장비의 경우 너무 작은 개별 판 면적을 가진 판을 선택하는 것이 바람직하지 않습니다.이것은 너무 많은 판을 가지고 판 사이의 낮은 흐름 속도를 초래할 수 있기 때문입니다, 전체 열 전달 계수 감소로 이어집니다.

흐름 배열 및 흐름 채널 선택하세요:

• 흐름 배열은 하나의 유체가 같은 방향으로 흐르는 열 교환기에 있는 평행 흐름 채널의 그룹을 의미합니다.흐름 채널은 플레이트 열 교환기 내부에 인접한 플레이트 쌍으로 형성된 통로를 가리킨다.일반적으로 여러 흐름 채널이 병렬 또는 연속으로 연결되어 차가운 유체와 뜨거운 유체 통로의 다른 조합을 형성합니다.

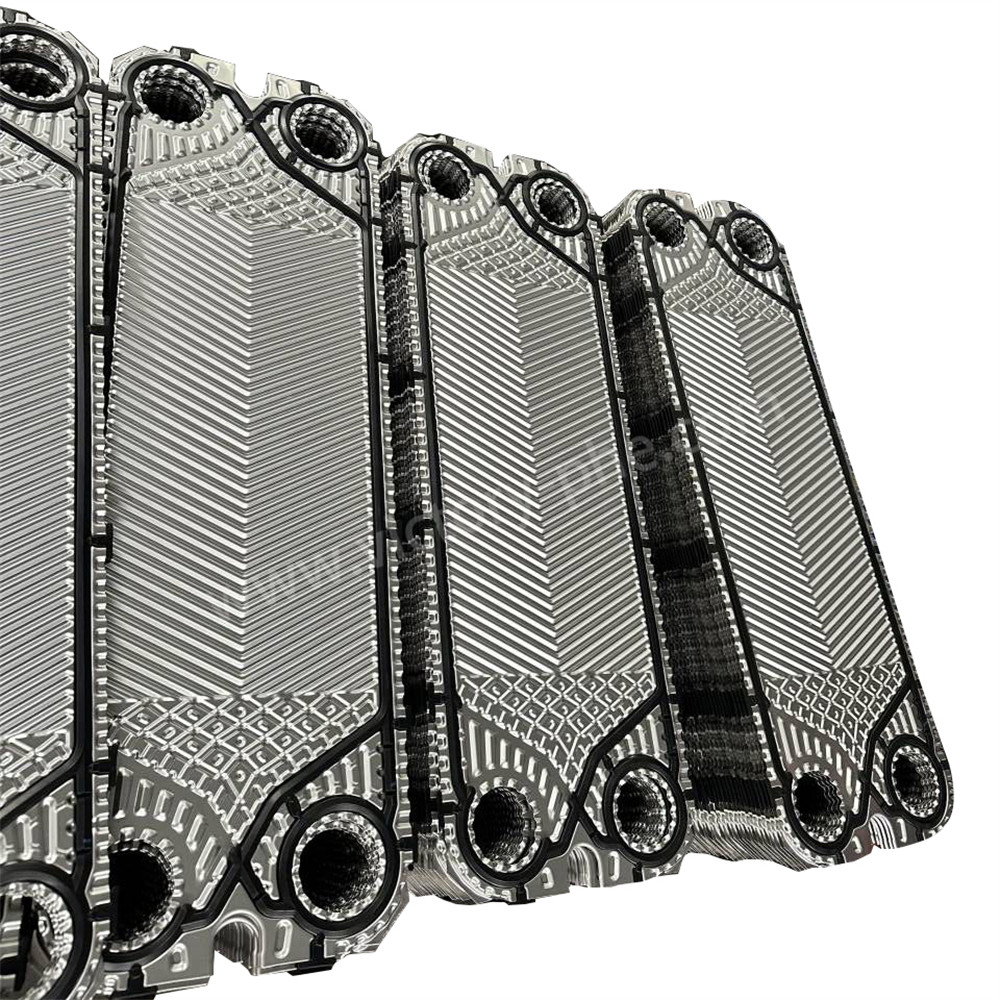

• 특정 요구 사항에 따라 플레이트 뭉치 사이에 유체가 흐르는 것을 보장하기 위해, 플레이트의 네 구석이 뚫려지고 사양에 따라 가스켓이 적용됩니다.플레이트는 흐름 채널을 형성 하기 위해 규칙적인 패턴에 배치 됩니다흐름 배열로 알려져 있습니다. 흐름 배열의 형태는 프로세스 요구 사항을 만족하면서 열 전달 및 유체 저항 계산을 기반으로 결정되어야합니다.열 전달 표면의 양쪽에 있는 동전 열 전달 계수가 같거나 가까운 경우, 열 전달 계수는 최대화 될 수 있습니다. 따라서 더 나은 열 전송 성능을 달성하기 위해,추운 물과 뜨거운 물의 흐름 채널에서 동전적 열 전달 계수를 같거나 서로 가깝게 만드는 것이 바람직합니다..
