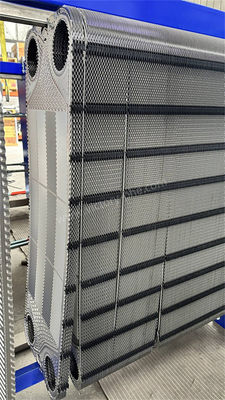

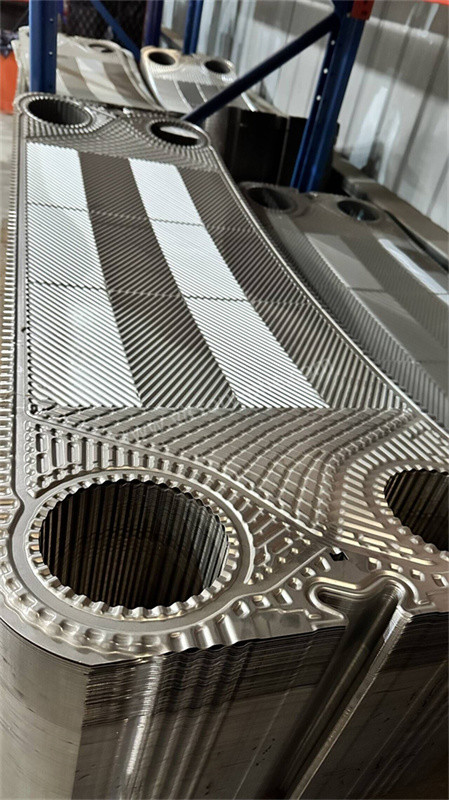

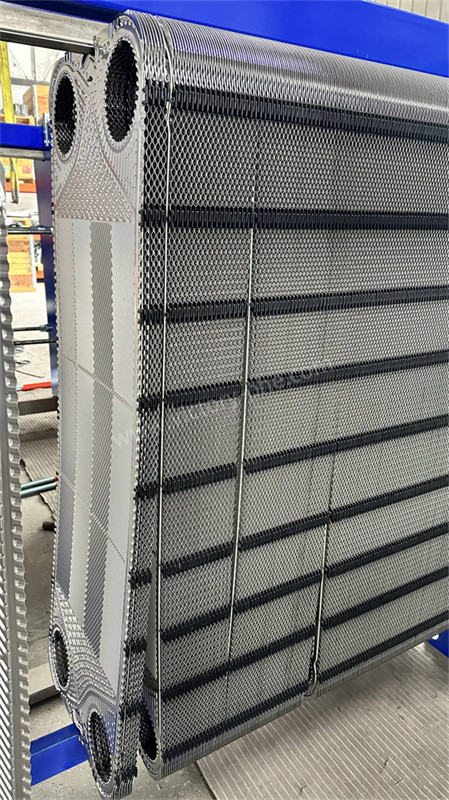

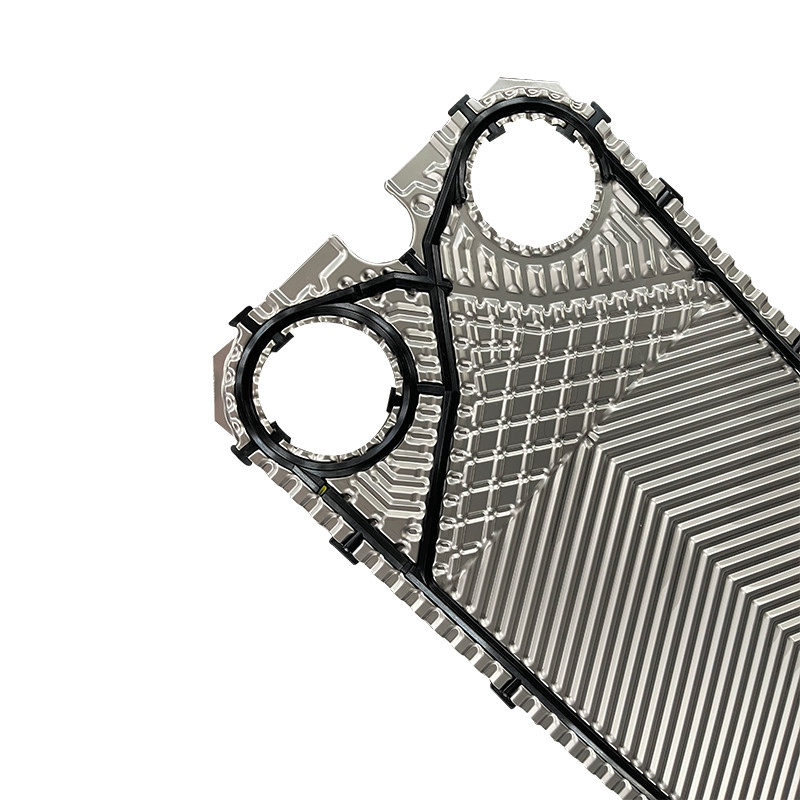

티타늄 알파 라발 열 교환기 판 교체 PHE 판

제품 설명

산업용 스테인레스 스틸 304 316 물 난방기 PHE 장비용 열 교환기 판

열 교환장판

1. 판 열 교환기 판은 매체를 고립하고 열 교환을 촉진하기 위해 판 열 교환기에 사용되는 전문 구성 요소입니다.그들은 판 열 교환기의 기능에 결정적인 역할을합니다.이 판은 서로 다른 유체를 효과적으로 분리 할 수 있도록 설계되었으며 동시에 효율적인 열 전달을 허용합니다.

2. 이 판 열 교환판은 주로 GEA (켈비온), APV, Sondex, Tranter, Hisaka, API, Funke, Vicarb, Mueller, SWEP, Fischer, AGC,열파, ITT, LHE, DHP 등. 그들은 다양한 모델과 판 열 교환기 디자인과 호환됩니다. 판은 스테인레스 스틸 (SUS304,SUS316), 티타늄 및 티타늄 팔라디움 (Ti, Ti-Pd), 20Cr, 18Ni, 6Mo (254SMO), 합금 (C276) 및 구리 (H68) 는 특정 요구 사항을 충족시키고 최적의 성능을 보장합니다.

플라이트 열 교환기 플라이트 두께 구성

• AISI 304은 일반적으로 0.4 또는 0.5mm 두께
• AISI 316은 항상 0.5와 0.6mm입니다.
• 254 SMO (높은 합금) 일반적으로 0.6 mm
• 티타늄 판은 항상 0.5와 0.6mm입니다
• 일부 는 두꺼운 판 (고압 응용 프로그램) 을 가지고 있습니다
• 일부 PHE는 0.4 mm (하압 작업)
• 하스텔로이 C-276 (닐 합금) 일반적으로 0.6mm

신청서

생산 과정:

• 원자재 제조: 고품질의 스테인레스 스틸 판은 뛰어난 부식 저항성과 열 전도성으로 인해 원료로 선택됩니다.판 두께는 제품 사양과 설계 요구 사항에 따라 결정됩니다..
• 절단 및 평준화: 스테인레스 스틸 판은 설계 요구 사항을 충족시키기 위해 기계 도구를 사용하여 정확하게 절단됩니다. 절단 후 평평하고 균일한 표면을 보장하기 위해 평준화 처리가 수행됩니다.
• 스탬핑: 평평 한 판 은 수압 프레스 를 사용 하여 특수한 링골 패턴 을 생성 하기 위해 스탬핑 을 받습니다. 그 결과 판 은 높은 격동 계수 를 가지고 있으며, 효율적 인 열 전달 을 촉진 합니다.정밀한 제어 판 변형 또는 손상을 방지하기 위해 스탬핑 과정에서 유지.
• 표면 처리: 판은 경직 저항성 및 열 전달 성능을 향상시키기 위해 닦기, 샌드 블래싱 또는 코팅과 같은 표면 처리에 시달립니다.치료 방법의 선택은 특정 요구 사항에 달려 있습니다..
• 조립 및 검사: 판은 디자인 요구 사항에 따라 montied, 고무 밀착 고구마를 가진 분리 가능한 판 열 교환기 또는 아르곤 활 용접을 통해 완전히 용접 된 판 열 교환기를 형성합니다.꽉 맞고 조립 중에 틈이 없는 것이 보장됩니다조립 후 엄격한 성능 압력 테스트가 수행되며 품질 표준에 부합하는 것을 확인하기 위해 공장 보고서를 발급합니다.
