맞춤형 쉐브론 플레이트 열 교환기 플레이트 필수 부품

제품 설명

APV SPX 열 교환기판, 다양한 형태의 열 교환기판 모델 및 브랜드

APV/SPX열 교환장판

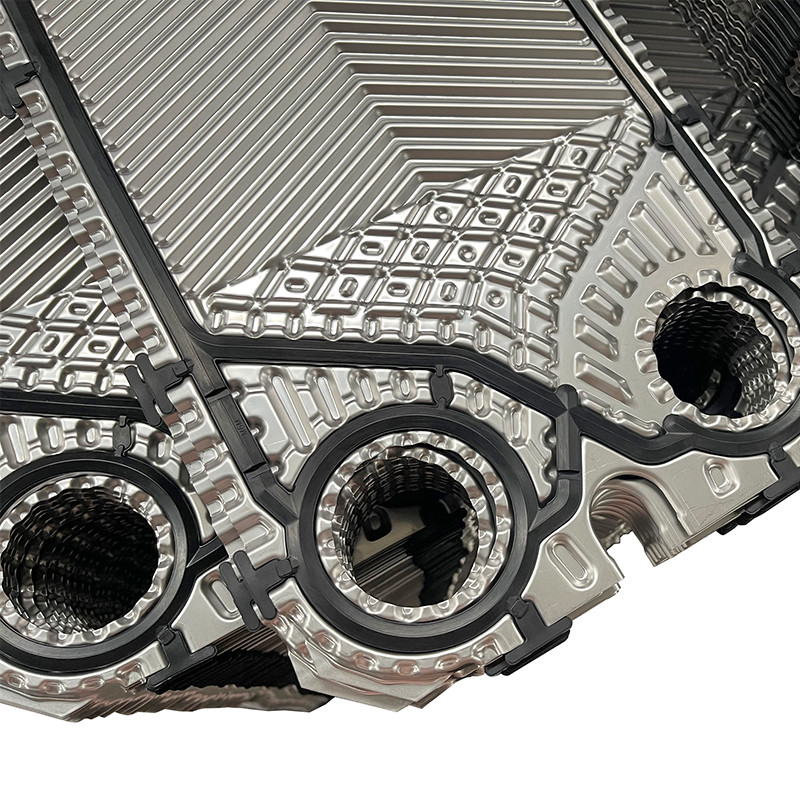

1. 열 교환기 판은 열 교환기에 사용 되는 필수 부품입니다. 두 액체 사이에 열을 전달하기 위해서요. 스테인리스 스틸, 티타늄, 니켈 합금 같은 재료로 만들어집니다.이 판은 높은 열전도성과 부식 저항성을 제공합니다.. 플레이트에 특별히 설계 된 패턴은 격변을 촉진하고 열 전달 효율을 향상시킵니다. 플레이트는 스택에 조립되어 뜨거운 액체와 차가운 액체가 흐르는 채널을 형성합니다.효율적인 열교환을 가능하게 하는열 교환기 판은 다양한 산업에서 중요한 역할을 수행하며 HVAC 시스템, 화학 처리, 전력 생산 및 냉각 응용 프로그램에서 열 전달을 최적화합니다.

2. 이 제품은 주로 / ACCESSEN/ GEA (켈비온) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP 등에 적합합니다.

신청서

생산 과정:

• 원자재 제조: 고품질의 스테인레스 스틸 판은 뛰어난 부식 저항성과 열 전도성으로 인해 원료로 선택됩니다.판 두께는 제품 사양과 설계 요구 사항에 따라 결정됩니다..
• 절단 및 평준화: 스테인레스 스틸 판은 설계 요구 사항을 충족시키기 위해 기계 도구를 사용하여 정확하게 절단됩니다. 절단 후 평평하고 균일한 표면을 보장하기 위해 평준화 처리가 수행됩니다.
• 스탬핑: 평평 한 판 은 수압 프레스 를 사용 하여 특수한 링골 패턴 을 생성 하기 위해 스탬핑 을 받습니다. 그 결과 판 은 높은 격동 계수 를 가지고 있으며, 효율적 인 열 전달 을 촉진 합니다.정밀한 제어 판 변형 또는 손상을 방지하기 위해 스탬핑 과정에서 유지.
• 표면 처리: 판은 경직 저항성 및 열 전달 성능을 향상시키기 위해 닦기, 샌드 블래싱 또는 코팅과 같은 표면 처리에 시달립니다.치료 방법의 선택은 특정 요구 사항에 달려 있습니다..
• 조립 및 검사: 판은 디자인 요구 사항에 따라 montied, 고무 밀착 고구마를 가진 분리 가능한 판 열 교환기 또는 아르곤 활 용접을 통해 완전히 용접 된 판 열 교환기를 형성합니다.꽉 맞고 조립 중에 틈이 없는 것이 보장됩니다험한 성능 압력 테스트는 조립 후 수행되고 품질 표준에 대한 준수를 확인하기 위해 공장 보고서를 발행합니다.

운영 원칙:

판 열 교환기는 높은 효율의 열 교환기의 새로운 유형을 만들기 위해 특정 파동 모양의 금속 판을 쌓는 것을 포함합니다.판 열 교환기의 구조는 간판을 포함한다, 클램핑 플레이트 (이동 끝 플레이트, 고정 끝 플레이트) 및 프레임 (올라기 및 하부 안내 막대, 앞 지지 기둥). 플레이트는 밀폐 및 밀폐 간판으로 안내됩니다.차가운 액체와 뜨거운 액체를 위한 별도의 채널을 만드는 것차가운 액체와 뜨거운 액체는 각자의 채널을 통해 흐르고 인접한 판과 열을 교환하여 원하는 온도를 달성합니다.

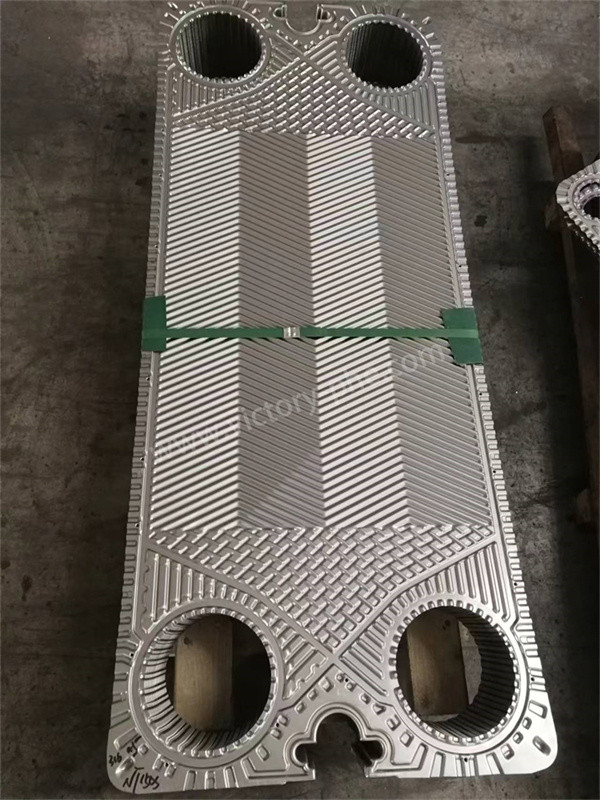

각 판에는 네 모서리에 구멍이 있고, 판 묶음으로 조립되면 유체의 유통 및 수집 채널을 형성합니다.차가운 액체와 뜨거운 액체 사이의 열 교환 후, 그들은 각자의 수집 채널로 돌아가 재사용을 위해 순환합니다.
