쉐브론 가스켓 판형 열 교환기 부품 APV SPX

제품 설명

스테인리스 스틸의 APV SPX//ACCESSEN/GEA를 위한 반성식 열 교환장판

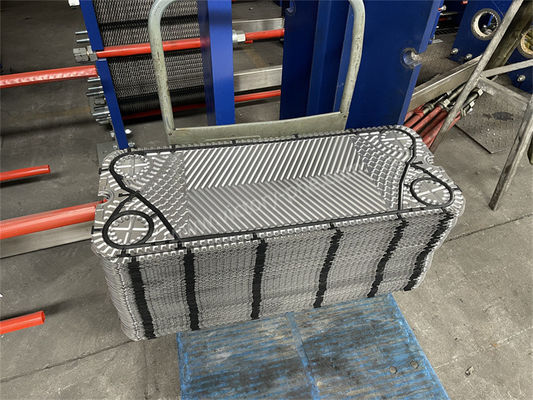

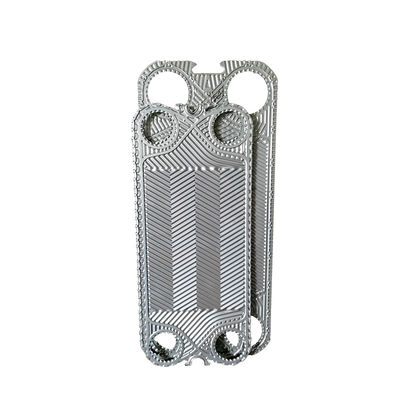

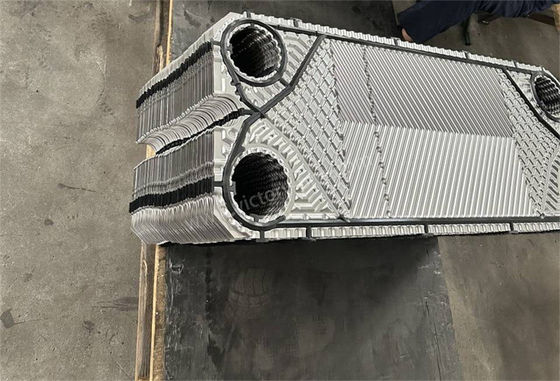

APV/SPX열 교환장판

1. 열 교환기 판에는 열 전달에 관련된 두 액체가 통과하는 네 개의 각 구멍이 있습니다.금속판은 고정판과 이동식 클램핑판이 한쪽에 있는 프레임 안에 설치됩니다, 그들은 클램핑 볼트를 사용하여 단단히 꽉 잡고 있습니다. 판은 밀폐 가시트가 장착되어 있으며, 그것은 유체 채널을 밀폐하고 유체가 각각의 통로로 번갈아 흐르는 것을 안내합니다.열교환을 촉진하는유체의 흐름 속도, 물리적 특성, 압력 하락 및 온도 차이는 열 교환기에 필요한 판의 수와 크기를 결정합니다.
2. 열 교환장판은 한 번 스탬핑 프로세스를 위해 매우 정밀한 폼을 사용하여 제조됩니다. 단 한 단계로 형성 된 판만이 동일한 수준의 정밀도를 가지고 있습니다.이것은 판 사이의 균일한 금속과 금속 접촉을 보장합니다, 판 열 교환기가 고압 하에서 효과적으로 작동하고 시스템에서 압력 충격에 견딜 수 있도록합니다.

3. 이 제품은 주로 / ACCESSEN/ GEA (켈비온) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP 등에 적합합니다.

신청서

플라이트 열 교환기 플라이트 두께 구성

• AISI 304은 일반적으로 0.4 또는 0.5mm 두께
• AISI 316은 항상 0.5와 0.6mm입니다.
• 254 SMO (높은 합금) 일반적으로 0.6 mm
• 티타늄 판은 항상 0.5와 0.6mm입니다
• 일부 는 두꺼운 판 (고압 응용 프로그램) 을 가지고 있습니다
• 일부 PHE는 0.4 mm (하압 작업)
• 하스텔로이 C-276 (닐 합금) 일반적으로 0.6mm

운영 원칙:

• 판 열 교환기는 높은 효율의 열 교환기의 새로운 유형을 만들기 위해 특정 파동 모양의 금속 판을 쌓는 것을 포함합니다.판 열 교환기의 구조는 간판을 포함한다, 클램핑 플레이트 (이동 끝 플레이트, 고정 끝 플레이트) 및 프레임 (올라기 및 하부 안내 막대, 앞 지지 기둥). 플레이트는 밀폐 및 밀폐 간판으로 안내됩니다.차가운 액체와 뜨거운 액체를 위한 별도의 채널을 만드는 것차가운 액체와 뜨거운 액체는 각자의 채널을 통해 흐르고 인접한 판과 열을 교환하여 원하는 온도를 달성합니다.
• 각 판에는 네 모서리에 구멍이 있고, 판 묶음으로 조립되면 유체의 유통 및 수집 채널을 형성합니다.차가운 액체와 뜨거운 액체 사이의 열 교환 후, 그들은 각자의 수집 채널로 돌아가 재사용을 위해 순환합니다.
