트랜터 플레이트 열 교환기 부품 몰리브덴 티타늄 하스텔로이

제품 설명

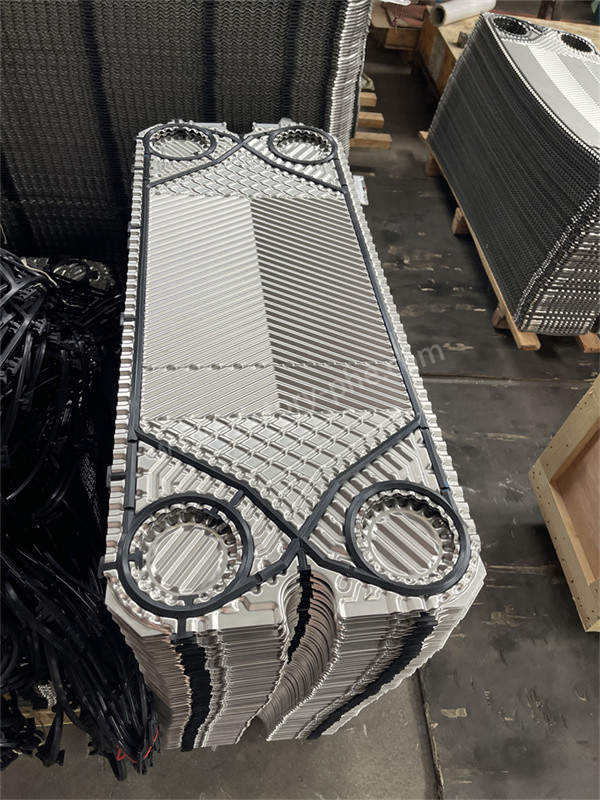

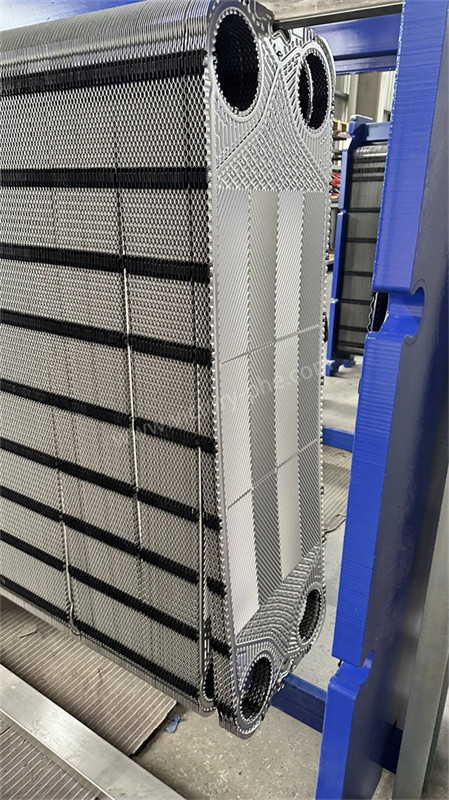

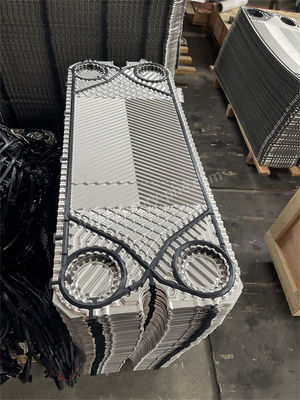

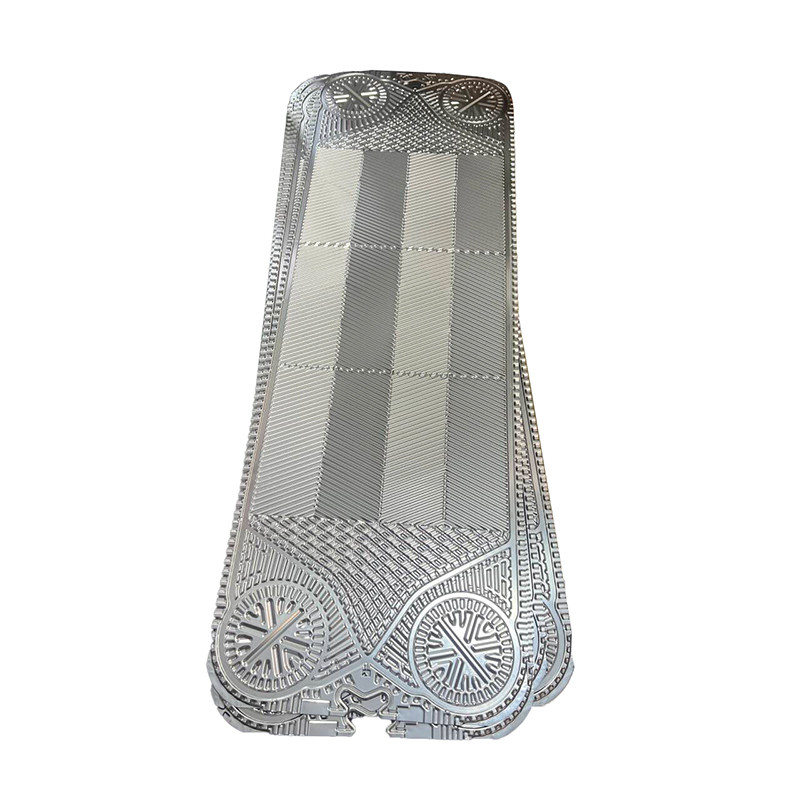

트랜터 열 교환 기판 GC26 GX100 스테인리스 스틸 티타늄 하스텔로이 니켈 몰리브덴

Sondex 열 교환장판

1. 열 교환기 판은 액체를 격리하고 판 열 교환기에서 열 교환을 촉진하기 위해 특별히 설계되었습니다. 열 교환기 판의 세 가지 주요 유형이 있습니다.힐링골 소금판, 수평 평면 파동판, 그리고 웅진판.
2. 가착판 열 교환기는 정해진 간격으로 쌓이고 가착판으로 밀폐되는 여러 개의 스탬프 된 유류 얇은 판으로 구성됩니다.판과 밀착은 프레임과 단단한 나사를 사용하여 함께 압축판과 밀착기의 네 개의 각 구멍은 유체 유통 및 수집 채널을 형성합니다. 이 설계는 뜨거운 유체와 차가운 유체를 효과적으로 분리합니다.각 판의 양쪽에 각각 채널에서 흐르고 열 교환을 할 수 있도록.

작동 원리:

• 판 열 교환기는 특정 파도 모양의 쌓인 금속 판으로 만들어진 새로운 유형의 고 효율의 열 교환기입니다. 구조에는 가스켓이 포함됩니다.압축판 (이동 가능한 끝판), 고정 끝 판) 및 프레임 (올라기 및 하부 안내 막대), 앞 지원), 판은 냉동 / 뜨거운 유체 채널을 분리하기 위해 밀폐 매개로 밀폐되고 안내됩니다.차가운/열열 교환 매체는 각각의 채널을 통해 흐르고 분리 된 판과 열을 교환합니다.. 사용자의 원하는 온도를 얻기 위해 교환.
• 각 판 의 네 구석 에 구멍 이 있다. 판 을 묶은 후, 유체 를 위한 유통 파이프 와 수집 파이프 가 형성 된다.추운/열은 매체의 열 교환 후, 열은 재활용을 위해 각각의 수집 파이프에서 반환됩니다.

판 열 교환기에 대한 판 재료 선택:

1. 일반 수도꼭지 물:순수용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용용스테인리스 스틸 316은 304에 비해 우수한 부식 저항성으로 인해 선호됩니다.바다 물의 경우, 순수한 티타늄 (GR1) 은 염화 이온의 높은 농도로 인해 선호되는 선택입니다.슈퍼 스테인레스 스틸 254SMO는 316보다 높은 염화 이온 함량을 가진 환경에서 사용할 수 있습니다..
2. 산:10% 이하의 농도와 50°C 이하의 온도에서 희석된 황산의 경우, 스테인레스 스틸 316을 사용할 수 있습니다. 그러나 농도가 더 높으면 스테인레스 스틸 904L과 같은 물질을 사용할 수 있습니다.254SMO, 또는 Hastelloy 합금 C276이 필요합니다. 같은 원칙은 광산산과 염화수산에도 적용됩니다.
3. 증기: 증기 조건은 일반적으로 발생합니다. 남쪽 지역에서는 증기 온도가 일반적으로 120 ° C 이상이기 때문에 일반적으로 스테인리스 스틸 316L이 선택됩니다. 북쪽 지역에서는비용 요인을 고려하여일부 고객은 스테인리스 스틸 304을 선택할 수 있습니다.고온 증기 응용 프로그램에서 스테인리스 스틸 304의 장기 사용은 판 열 교환기의 변형으로 이어질 수 있음을 유의해야합니다..
4. 기름:일반 장비 윤활유 및 수압유 응용 용품에는 스테인레스 스틸 304이 적합합니다. 높은 온도 온도 저항이 필요한 고온 열 전달 오일스테인리스 스틸 316이 권장됩니다..
