열 교환기 트랜터 플레이트 가스켓 몰리브덴무 스테인리스 스틸

제품 설명

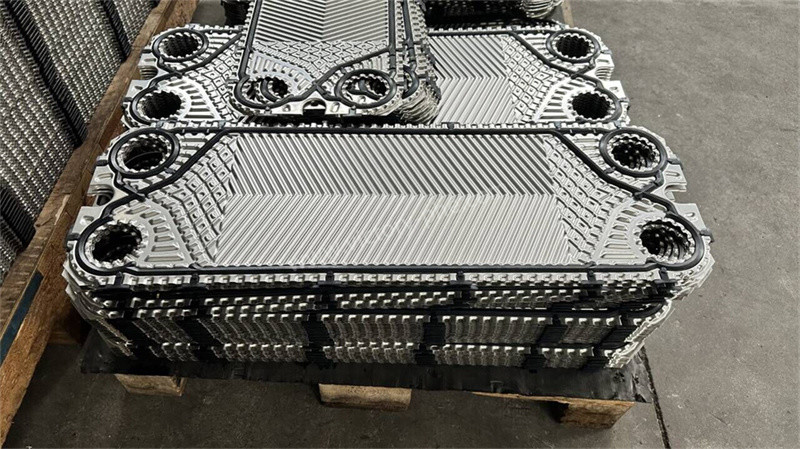

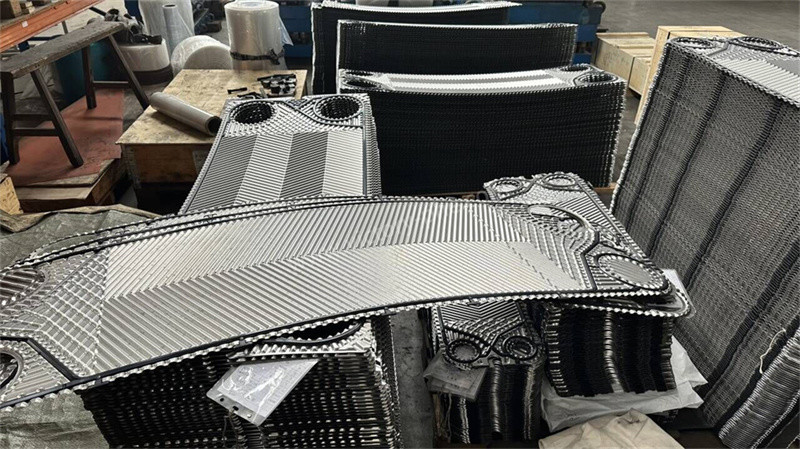

GC26 GX100 스테인리스 스틸 티타늄 몰리브덴 턴터 열 교환기판 EPDM 가스켓

트랜터 열 교환장판

1. 판 열 교환기는 특정 파동 모양의 일련의 금속 판으로 구성된 현대적이고 효율적인 유형의 열 교환기입니다.석유화학 등 산업에 널리 적용되고 있습니다., 기계공학, 자동차, 식품 가공, 전력 및 금속공학, 조선, HVAC, 그리고 더 많은.
2. 열 교환기판은 플레트 열 교환기에 사용되는 특수 부품으로 유체를 분리하고 열 교환을 촉진합니다. 열 교환기판의 세 가지 주요 형태가 있습니다.힐링골 소금판, 수평 평면 파도판, 그리고 웅진판.

판 열 교환기의 구조 구성 요소: 열 교환장판, 가스켓, 고정 압축판, 이동 압축판, 안내 막대, 클램핑 스톱 및 견과류, 기둥, 중간 파티션 등.

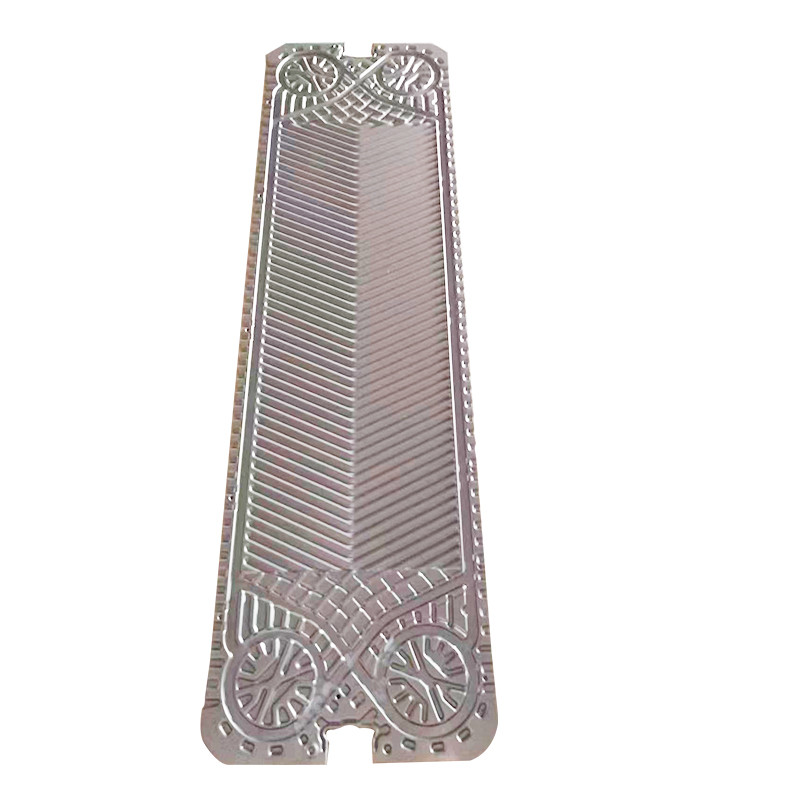

1. 열 교환장판: 물결, 밀폐 구석 및 각 구멍으로 압축 된 금속 판, 중요한 열 전달 요소입니다. 물결은 열 전달을 향상시킬 수 있습니다.얇은 판의 강도와 강도를 높입니다., 열 교환기의 압력 운반 능력을 향상시키고, 열 교환 표면에 유체의 격동 흐름을 촉진하여 퇴적물과 더러운 형성을 줄입니다.
2. 가스켓: 액체가 외부로 누출되는 것을 방지하기 위해 판의 주변을 봉쇄합니다.그리고 설계 요구 사항에 따라 각각 구멍의 일부를 봉쇄하여 열과 차가운 유체가 각 채널에 흐를 수 있도록합니다..
3. 고정 압축판 및 이동 압축판: 일반적으로 탄소강판이나 스테인리스강판으로 만들어집니다.두께는 압력 지탱 능력에 따라 결정되며, 열 교환판이 밀폐되고 균일하게 클램프되도록합니다.고정 압축판은 앞쪽 끝에 고정되어 있으며 이동 압축판은 그와 함께 사용되며 가이드 막대기에 슬라이드 할 수 있습니다.해체 및 유지보수.
4. 가이드 바드:클램핑 플레이트와 기둥에 고정되어, 플레이트를 지지하고 배치하는 데 사용됩니다.
5. 중간 분단판: 플래크 열 교환기를 두 개 이상의 열 교환 섹션으로 나누는 판.같은 프레임에 있는 판 뭉치가 두 개 또는 여러 부분으로 나눌 수 있습니다., 각 섹션은 각각 두 유체에 대한 열 교환을 제공할 수 있습니다. 열 교환을 하는 유체가 두 개만 있을 때 중간 파티션이 필요하지 않습니다.
6. 톱니 톱니 및 견과류: 압축판 주위를 균일하게 배치되어 고정 압축판과 이동 압축판 사이에 판을 클램프하는 데 사용됩니다.
7. 기둥: 판 열 교환기의 무게를 지지하고 전체 열 교환기를 통합합니다.
