정밀 GEA 판 열 교환기 부품 SS316 SS304 티타늄

제품 설명

SS316 SS304 티타늄 GEA 열 교환판 하스텔로이 C276 가스켓 판 열 교환판

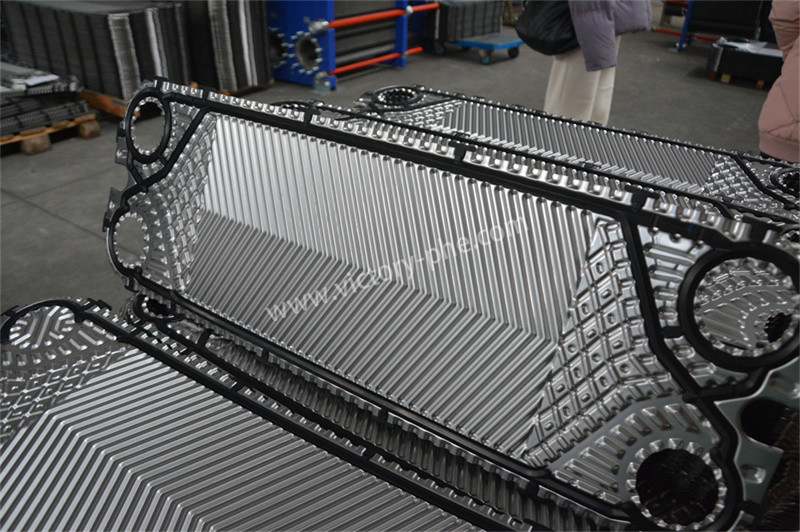

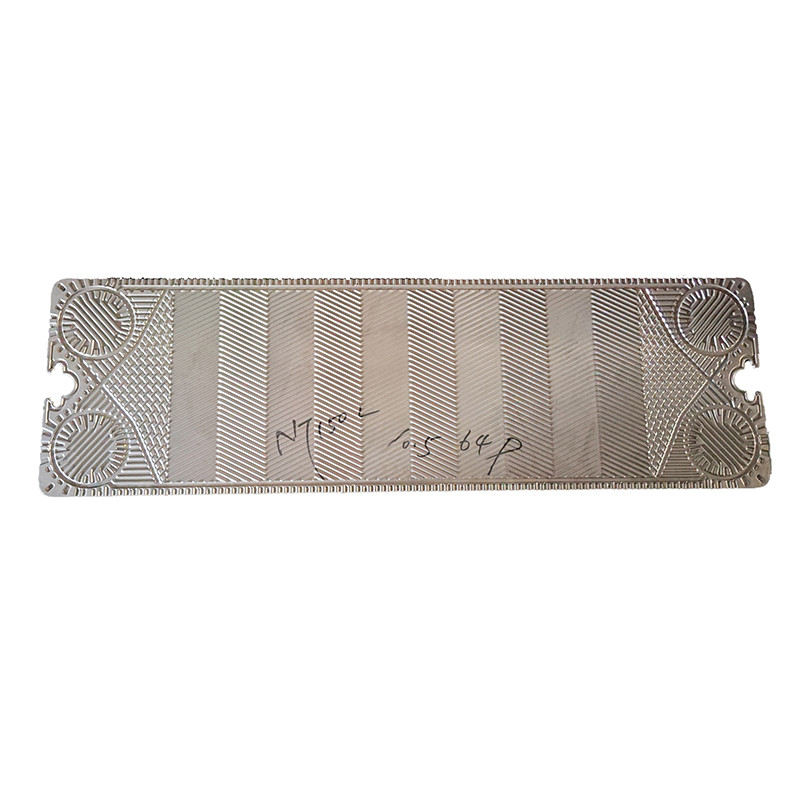

GEA열 교환장판

1. 판은 유체 채널을 밀폐하고 열 교환을 형성하기 위해 각각의 흐름 채널으로 순차적으로 흐르는 유체를 안내하기 위해 밀폐 매개로 장착되어 있습니다.물리적 성질, 압력 하락과 액체의 온도 차이로 판의 수와 크기를 결정합니다.
2. 파동판은 혼란의 정도를 증가시킬뿐만 아니라 많은 지지점을 형성하여 매체 사이의 압력 차이에 견딜 수 있습니다.금속판과 이동식판 압축판은 상부 안내 막대에서 매달려 있으며 하부 안내 막대에 의해 배치됩니다., 막대기 끝은 지지 기둥에 고정됩니다.
3. 다양한 모델은 깊은 파동, 얇은 파동, 큰 각, 작은 각 등을 가지고 있어 다양한 사용자의 요구를 충족시킬 수 있습니다.특수 작업 조건은 사용자 필요에 따라 특별히 설계 및 제조 될 수 있습니다..

신청서

열 교환기 판 선택:

• 열 교환기에 대한 판 유형 및 파동 패턴 선택판특정 열 전달 조건과 요구 사항에 기초해야합니다. 큰 흐름 속도와 허용 압력 하락이 작은 상황에서는저항이 낮은 판이 선택되어야 합니다.제거되거나 용접된 판 열 교환기의 선택은 열 전달 매체의 압력 및 온도 조건에 따라 결정되어야 합니다.
• 큰 열 전달 면적을 가진 장비의 경우 너무 작은 개별 판 면적을 가진 판을 선택하는 것이 바람직하지 않습니다.이것은 너무 많은 판을 가지고 판 사이의 낮은 흐름 속도를 초래할 수 있기 때문입니다, 전체 열 전달 계수 감소로 이어집니다.

생산 과정:

판 열 교환기용 스테인레스 스틸 판의 생산은 고품질 성능과 수명을 보장하기 위해 몇 가지 정확한 단계를 포함합니다.

• 절단 및 평준화: 스테인리스 스틸 판은 특정 설계 요구 사항을 충족시키기 위해 첨단 기계 도구를 사용하여 정확하게 절단됩니다. 절단 후,평평하고 균일한 표면을 보장하기 위해 평준화 처리가 적용됩니다.이 단계는 효율적인 열 전달 능력을 유지하는 데 중요합니다.
• 스탬핑: 평평 한 판 은 수압 프레스 를 이용 하여 세심 한 스탬핑 과정 을 거치며, 이 과정 은 판 에 독특한 힐링 뼈 패턴 을 만들어 낸다.열 교환기 내부의 난류를 크게 증가시키는제어 된 격동은 플레이트 표면과의 유체 접촉을 극대화함으로써 최적의 열 전달을 촉진합니다.판 변형 또는 손상을 방지하기 위해 스탬핑 도중 정밀한 제어 유지에 특별한 주의를 기울입니다.
• 표면 처리: 부식 저항성을 향상시키고 열 전달 성능을 최적화하기 위해 판은 닦기, 모래 분출 또는 코팅과 같은 표면 처리에 시달립니다.특정 처리 방법은 원하는 요구 사항과 작동 조건에 따라 선택됩니다.이 치료법 은 판 이 부식, 오염, 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질 껍질
