가벼운 PHE 판 비카르브 판 열 교환기 가스켓 교체

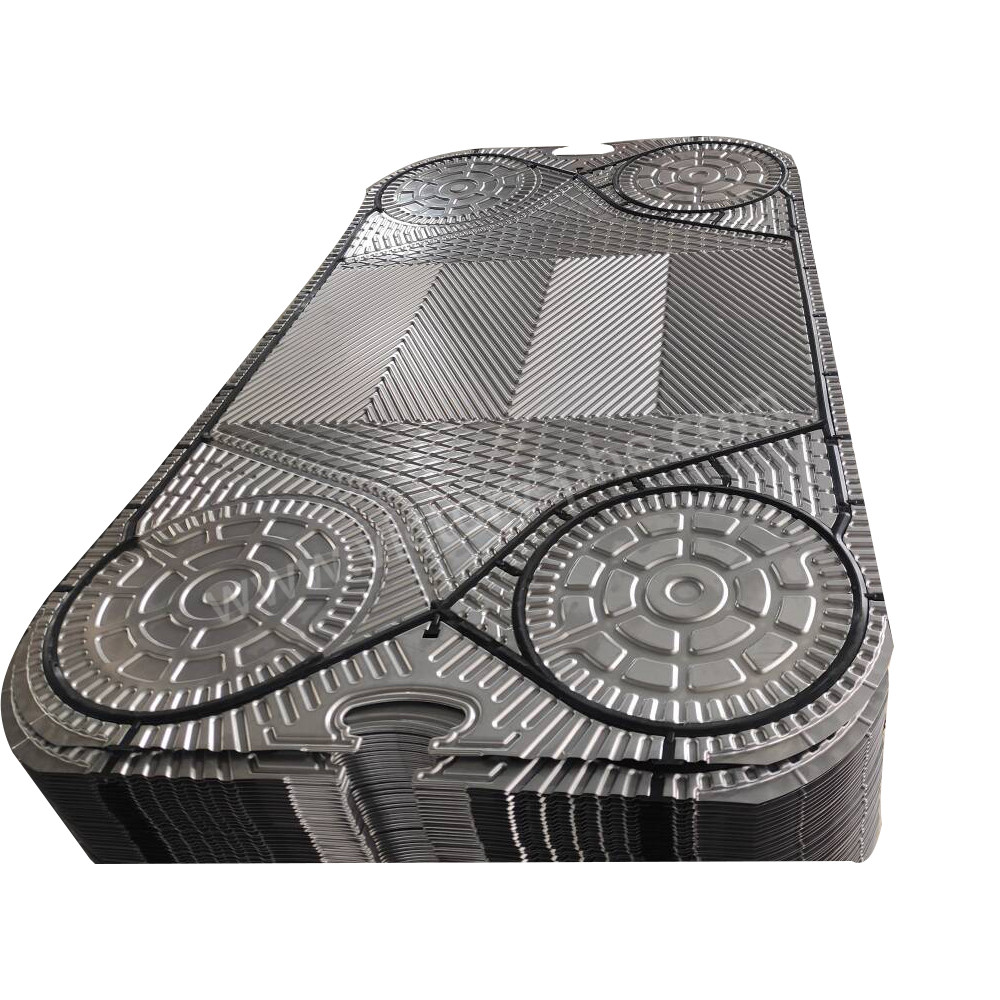

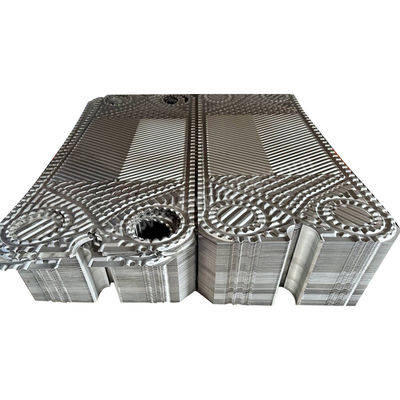

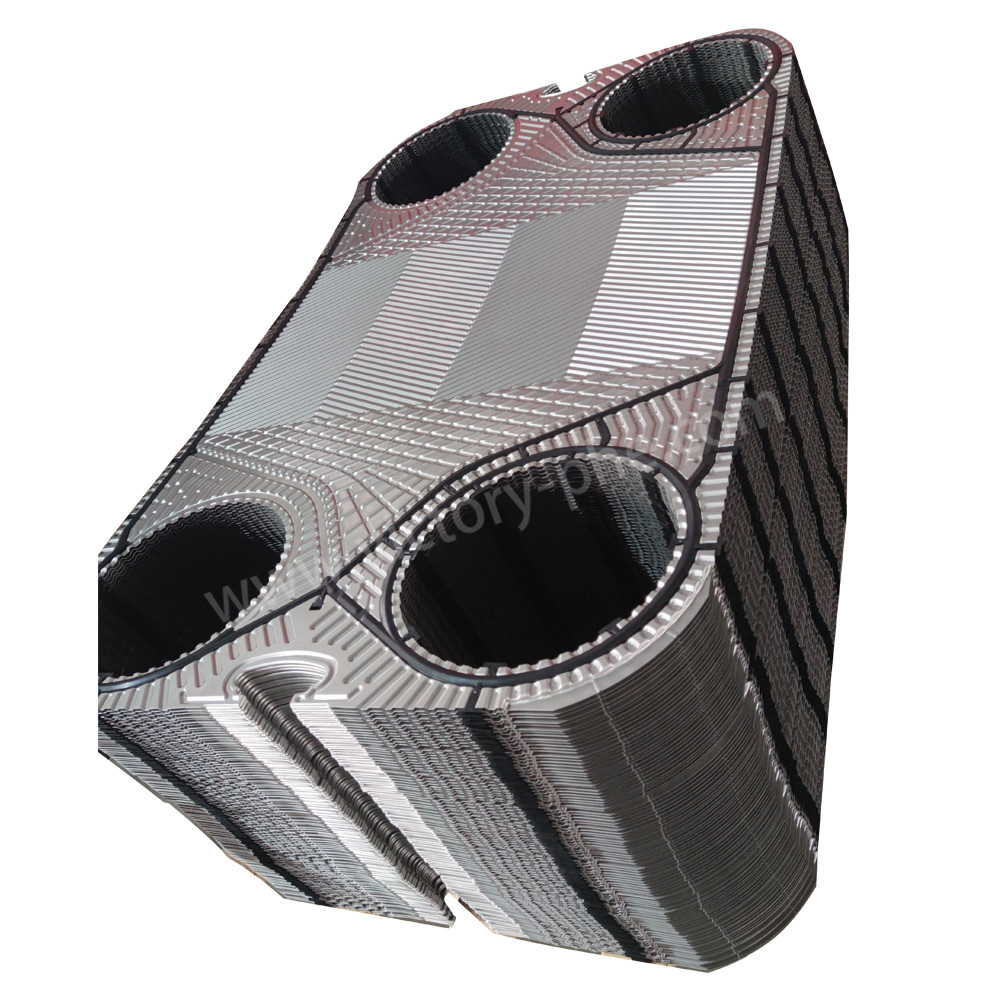

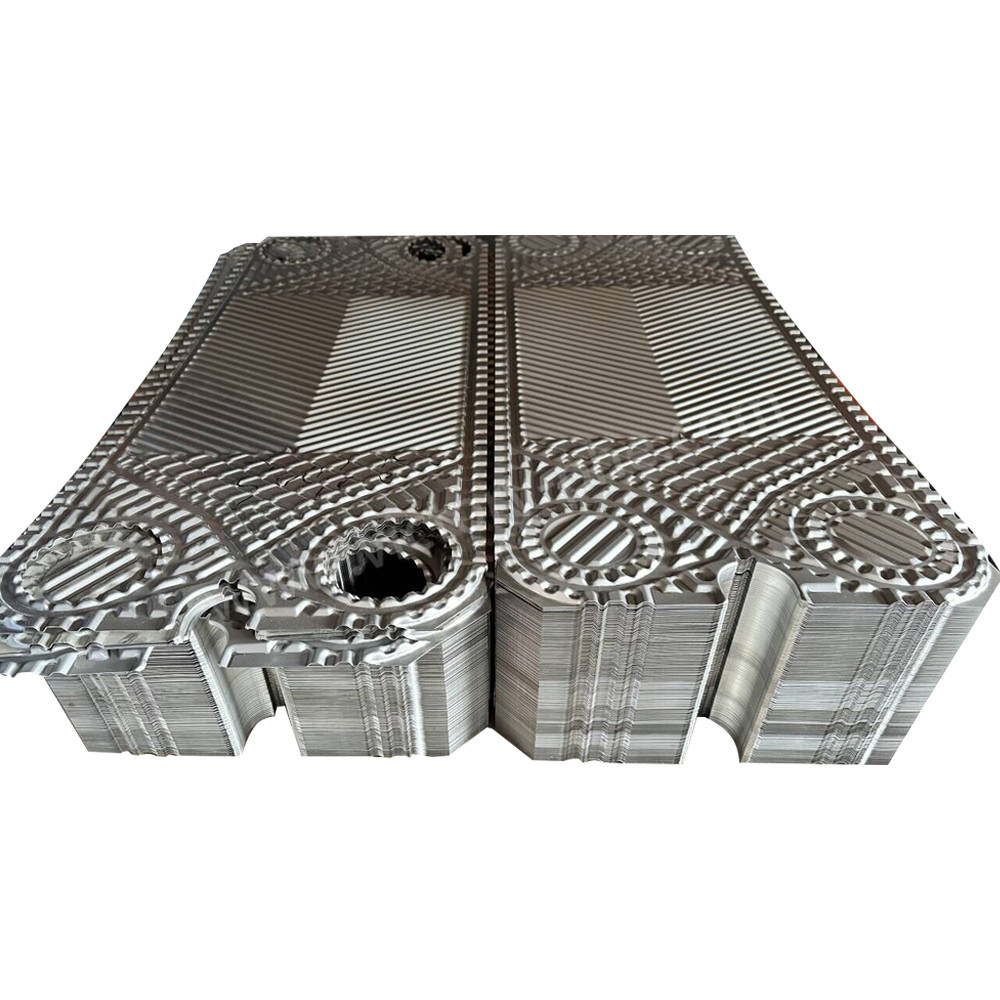

비카르브 V4 V8 V18 V28 V40 V60 시리즈의 대체 판 열 교환기 가스켓 및 판

플래크 열 교환기고효율의 열 교환기로 일련의 쌓인 금속 판으로 구성되어 있으며 특정 파도 모양을 가지고 있습니다. 다양한 판 사이에 얇은 직사각형 채널이 형성됩니다.그리고 열은 판을 통해 교환됩니다.. 플레이트 열 교환기는 액체- 액체 및 액체- 증기 열 교환을위한 이상적인 장비입니다. 그것은 높은 열 교환 효율, 작은 열 손실의 특성을 가지고 있습니다.콤팩트하고 가벼운 구조, 작은 발자국, 광범위한 응용 및 긴 서비스 수명 같은 압력 손실 아래, 그것의 열 전달 계수는 파이프 열 교환기보다 3-5 배 더 높습니다,그 바닥 면적은 튜브형 열 교환기의 1/3입니다., 그리고 그 열 회수율은 90% 이상 높을 수 있습니다.

1. 부식성 환경:판 열 교환기가 해수, 산성 용액 또는 화학 물질과 같은 부식 유체에 노출 될 응용 프로그램에서 높은 부식 저항성을 가진 재료가 필수적입니다.스테인리스 스틸, 티타늄 또는 니켈 합금 (인코넬 또는 하스텔로이 등) 은 뛰어난 부식 저항 성질으로 종종 사용됩니다.
2. 식품 및 음료 산업:판 열 교환기가 식품, 음료 또는 의약품 용액과 접촉하는 응용 프로그램에서는 위생 및 위생 표준을 충족하는 재료가 필요합니다.얇은 표면으로 된 스테인레스 스틸, 316L 스테인레스 스틸과 같이, 종종 부식 저항성 및 청소 용이성으로 사용됩니다.
3. HVAC 및 일반 산업용:표준 HVAC 및 일반 산업용 용품에는 스테인리스 스틸, 탄소 스틸 및 일부 코팅 또는 코팅 옵션과 같은 재료가 적합 할 수 있습니다.특정 운영 조건과 예산 고려 사항에 따라.
4. 위생 및 청소 가능성:청소 가능성과 위생성이 중요한 응용 분야에서는 스테인리스 스틸과 같은 부드럽고 비포러스 물질이 선호됩니다.일부 판 열 교환기에는 청소성을 향상시키고 세균 성장을 방지하기 위해 특수 표면 처리가있을 수 있습니다..
5. 우리는 전체 세트 판 열 교환기, 판, 폼, 다음 모델의 가스켓을 공급 할 수 있습니다.

다른 모델:

M3, M6B, M6M, M10B, M10M, M15B, M15M, M15E, M20M, MX25B, MX25M, M30, MA30M, MA30W, MA30S, M10BW, M15BW, AM10, AM20, AM20B, AK20, Clip10, Clip6, Clip8, AM30, MX25, TL3B, TL6B, TL10B, TL10P, TS20M,TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10B, A20B, T20B, T20M, T20P, AX30, AX30B, AX30B, JWP26, JWP36, EC50, EC150, EC350, EC500, PR9, T5M, T8M, AS20, A15L, AQUA-80, AQUA-100

APV: T4, H12, H17, N35, N25, N50, SR2, SR6GL, SR9, SR14GD, SR14AP, TR9GN, LR9GN, LR2, A055, A085, J060, J092, J107, J185, Q030, Q055, Q080, K34, K55, K71, M60, M92, M107, P190, R55, S190, B110, B134,A145

GEA: VT04, VT10, VT20, VT20M, VT40, VT40M, VT80, VT80M, VT402, VT405, VT405P, VT405L, AT405, NT50X, NT50T, NT50M, NT100T, NT100M, NT100X, NT150S, NT150L, NT250S, NT250M,NT500T, LWC150S, FA161

생산 과정:

• 재료 선택:스테인리스 스틸, 티타늄, 니켈 합금 같은 고품질의 재료는 종종 부식 저항력과 열 전도성 때문에 선택됩니다.

  절단 및 형성:선택 된 재료는 레이저 절단, 물 제트 절단 또는 스탬핑과 같은 기술을 사용하여 특정 모양과 크기로 절단됩니다.

  엠브로싱:판은 격변을 강화하고 열 전달 효율을 향상시키는 패턴을 만들기 위해 고각화 될 수 있습니다.

  청소 및 표면 처리:판은 모든 불순물을 제거하기 위해 철저히 청소되고 내구성과 성능을 향상시키기 위해 소화 또는 코팅과 같은 표면 처리에 시달립니다.

  조립:판은 열 교환기 단위로 조립되며, 종종 가스켓과 프레임이 있으며, 완전한 열 교환기를 형성합니다.

  품질 관리:생산 과정 전반에 걸쳐 품질 관리 조치가 시행되어 판이 성능 및 안전 표준을 충족하는지 확인합니다.

판 열 교환기의 구조 구성 요소: 열 교환기의 판, 가스켓, 고정 압축판, 이동 압축판, 안내 막대, 클램핑 스톱 및 견과류, 기둥중간에 있는 파티션등등

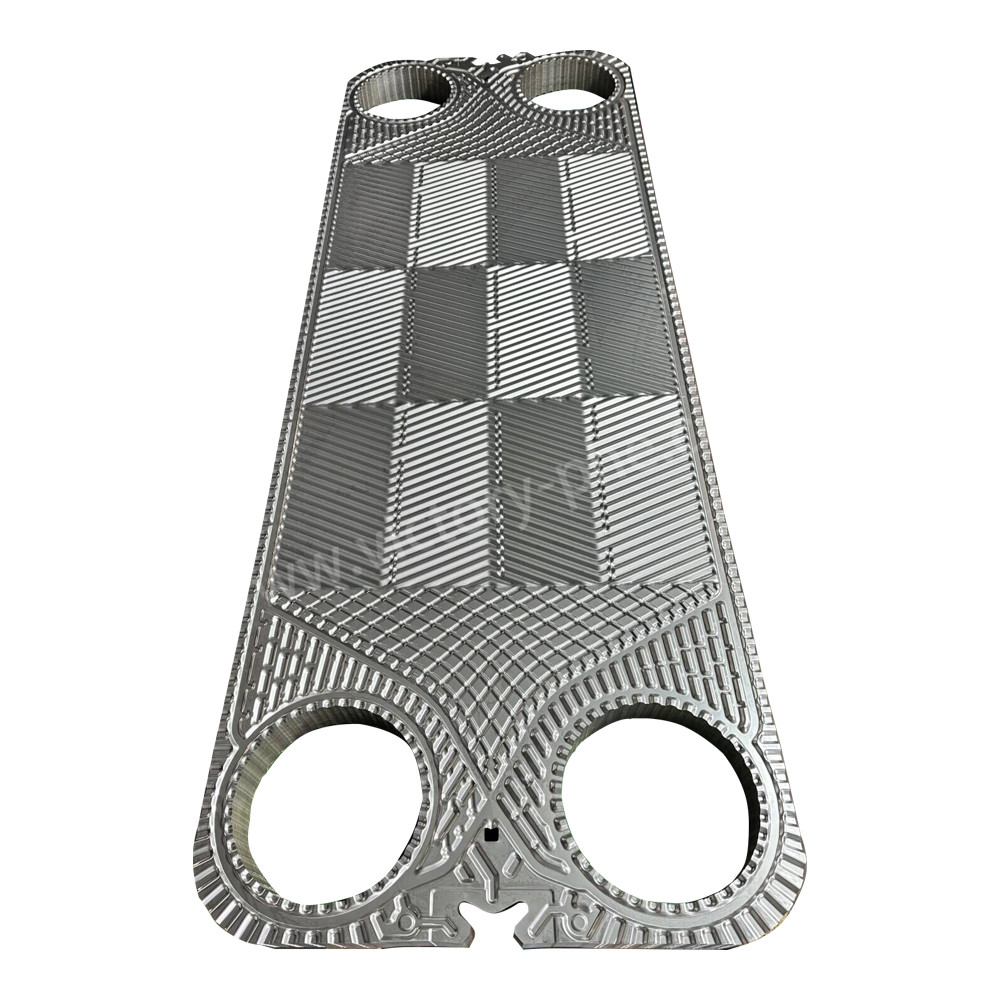

• 열 교환장판: 물결, 밀폐 구석 및 각 구멍으로 압축 된 금속 판, 중요한 열 전달 요소입니다. 물결은 열 전달을 향상시킬 수 있습니다.얇은 판의 강도와 강도를 높입니다., 열 교환기의 압력 운반 능력을 향상시키고, 열 교환 표면에 유체의 격동 흐름을 촉진하여 퇴적물과 더러운 형성을 줄입니다.
• 가스켓: 액체가 외부로 누출되는 것을 방지하기 위해 판의 주변을 봉쇄합니다.그리고 설계 요구 사항에 따라 각각 구멍의 일부를 봉쇄하여 열과 차가운 유체가 각 채널에 흐를 수 있도록합니다..
• 고정 압축판 및 이동 압축판: 일반적으로 탄소강판이나 스테인리스강판으로 만들어집니다.두께는 압력 지탱 능력에 따라 결정되며, 열 교환판이 밀폐되고 균일하게 클램프되도록합니다.고정 압축판은 앞쪽 끝에 고정되어 있으며 이동 압축판은 그와 함께 사용되며 가이드 막대기에 슬라이드 할 수 있습니다.해체 및 유지보수.
• 가이드 바드:클램핑 플레이트와 기둥에 고정되어, 플레이트를 지지하고 배치하는 데 사용됩니다.
• 중간 분단판: 플래크 열 교환기를 두 개 이상의 열 교환 섹션으로 나누는 판.같은 프레임에 있는 판 뭉치가 두 개 또는 여러 부분으로 나눌 수 있습니다., 각 섹션은 각각 두 유체에 대한 열 교환을 제공할 수 있습니다. 열 교환을 하는 유체가 두 개만 있을 때 중간 파티션이 필요하지 않습니다.
• 톱니 톱니 및 견과류: 압축판 주위를 균일하게 배치되어 고정 압축판과 이동 압축판 사이에 판을 클램프하는 데 사용됩니다.
• 기둥: 판 열 교환기의 무게를 지지하고 전체 열 교환기를 통합합니다.

질문 및 답변
1질문: 지불 조건은?
A: TT, 웨스트 유니온, 페이팔, L/C.
2Q: 무역 조건은?
A: FOB, CFR, CIF, EXW 등
3질문: 상품은 어떻게 배달될까요?
A: 바다, 공중, 또한 TNT, DHL, UPS, FedEX, 직선 등과 같은 국제 익스프레스.
4Q: 테스트를 위해 샘플을 제공 지원합니까?
A: 샘플은 품질 테스트를 위해 사용할 수 있습니다; 또는 당신은 또한 우리의 제품에 대해 더 많은 것을 알기 위해 우리의 공장을 방문 할 수 있습니다.
5Q: 당신의 제품에 판매 후 서비스가 있습니까?
A: 예. 제품에 대한 어떤 문제, pls 그냥 언제든지 저희에게 연락하는 것을 자유로이하십시오.
