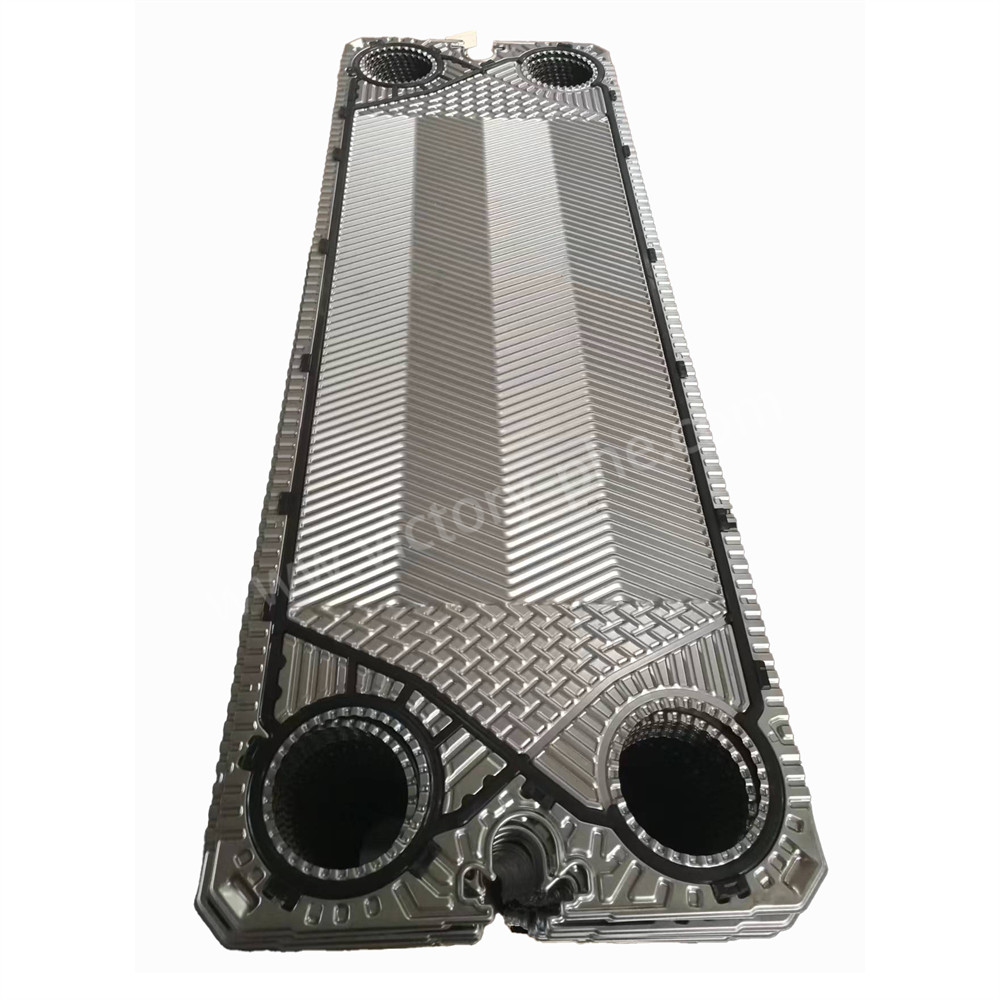

M15B M15M 최고 냉각을 위해 가스켓과 함께 높은 테타 열 교환판

제품 설명

M15B M15M 최고 냉각을 위해 가스켓과 함께 높은 테타 열 교환판

열 교환장판

열교환장판은 한 액체에서 다른 액체로 열을 전달하기 위해 설계된 장치인 판 열교환장판에 사용되는 부품입니다.이 판은 일반적으로 금속으로 만들어지며 두 액체 사이에 효율적인 열 전달을 허용하면서 물리적으로 분리되도록 배치됩니다..

열 교환판의 필요성은 두 유체의 혼합을 허용하지 않고 효율적으로 열을 전달해야 한다는 요구에서 발생합니다. 이것은 다양한 산업, 상업,가열과 같은 과정에 열 전달이 필수적인 주거용 용도, 냉각 및 열 에너지 회수

열 전달을 위해 열 교환판을 사용하는 주요 이유는 다음과 같습니다.

1효율적 인 열 전달: 열 교환기 판은 두 유체 사이의 열 전송에 사용할 수 있는 표면 면적을 최대화하도록 설계되어 효율적이고 빠른 열 교환이 발생합니다.

2컴팩트 디자인: 열 교환기 판과 함께 판 열 교환기는 전통적인 셸 및 튜브 열 교환기와 비교하여 열 전송에 대한 컴팩트하고 공간 효율적인 솔루션을 제공합니다.

3다재다능성: 열 교환기 판은 다양한 유체 유형, 흐름 속도 및 온도 차이를 수용하기 위해 다양한 패턴과 디자인으로 구성 될 수 있습니다.다양한 용도로 활용할 수 있도록 합니다..

4에너지 효율성: 효율적인 열 전달을 촉진함으로써 열 교환기 플레이트는 에너지 절감 및 난방 및 냉각 시스템의 프로세스 효율성을 향상시키는 데 기여합니다.

이 제품은 주로 ACCESSEN/ GEA (켈비온) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP 등에 적합합니다.

신청서

플라이트 열 교환기 플라이트 두께 구성

• AISI 304은 일반적으로 0.4 또는 0.5mm 두께
• AISI 316은 항상 0.5와 0.6mm입니다.
• 254 SMO (높은 합금) 일반적으로 0.6 mm
• 티타늄 판은 항상 0.5와 0.6mm입니다
• 일부 는 두꺼운 판 (고압 응용 프로그램) 을 가지고 있습니다
• 일부 PHE는 0.4 mm (하압 작업)
• 하스텔로이 C-276 (닐 합금) 일반적으로 0.6mm

생산 과정:

• 원자재 제조: 고품질의 스테인레스 스틸 판은 뛰어난 부식 저항성과 열 전도성으로 인해 원료로 선택됩니다.판 두께는 제품 사양과 설계 요구 사항에 따라 결정됩니다..
• 절단 및 평준화: 스테인레스 스틸 판은 설계 요구 사항을 충족시키기 위해 기계 도구를 사용하여 정확하게 절단됩니다. 절단 후 평평하고 균일한 표면을 보장하기 위해 평준화 처리가 수행됩니다.
• 스탬핑: 평평 한 판 은 수압 프레스 를 사용 하여 특수한 링골 패턴 을 생성 하기 위해 스탬핑 을 받습니다. 그 결과 판 은 높은 격동 계수 를 가지고 있으며, 효율적 인 열 전달 을 촉진 합니다.정밀한 제어 판 변형 또는 손상을 방지하기 위해 스탬핑 과정에서 유지.
• 표면 처리: 판은 경직 저항성 및 열 전달 성능을 향상시키기 위해 닦기, 샌드 블래싱 또는 코팅과 같은 표면 처리에 시달립니다.치료 방법의 선택은 특정 요구 사항에 달려 있습니다..
• 조립 및 검사: 판은 디자인 요구 사항에 따라 montied, 고무 밀착 고구마를 가진 분리 가능한 판 열 교환기 또는 아르곤 활 용접을 통해 완전히 용접 된 판 열 교환기를 형성합니다.꽉 맞고 조립 중에 틈이 없는 것이 보장됩니다조립 후 엄격한 성능 압력 테스트가 수행되며 품질 표준에 부합하는 것을 확인하기 위해 공장 보고서를 발급합니다.
•
