316/0.6 재료 열 교환판 공간 절약 및 열 전달에 대한 다재다능한 선택

제품 설명

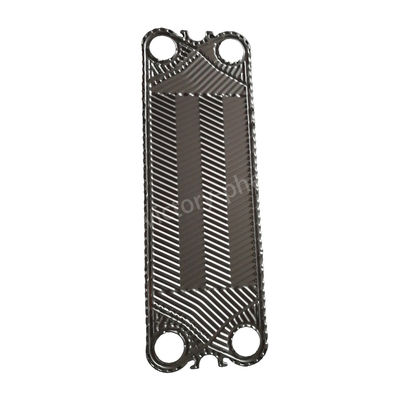

M15B M15M 최고 냉각을 위해 가스켓과 함께 높은 테타 열 교환판

열 교환장판

플레트 열 교환기판 (plate heat exchanger) 은 두 유체 흐름 사이에 열을 전달하는 데 사용되는 장치이다.그것은 물리적으로 분리되는 동안 액체들 사이에 효율적인 열 교환을 가능하게 하는 방식으로 배치 된 일련의 금속 판으로 구성됩니다..

열 교환 장치 판의 주요 구성 요소는 다음을 포함합니다.

판: 판은 일반적으로 스테인리스 스틸, 티타늄 또는 열 전달 응용 프로그램에 적합한 다른 재료로 만들어집니다.그들은 열 교환을 촉진하기 위해 채널과 통로의 특정 패턴으로 설계되었습니다..

가스켓 또는 용접: 가스켓 판 열 교환기에서 판은 채널 사이의 유체 누출을 방지하기 위해 가스켓으로 밀폐됩니다.판은 영구적으로 함께 밀폐됩니다., 밀착 장치의 필요성을 제거합니다.

프레임 및 연결: 판이 함께 쌓이고 프레임으로 클램프되어 지원하고 유체 입구와 출구 연결을 용이하게합니다.

이 제품은 주로 ACCESSEN/ GEA (켈비온) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP 등에 적합합니다.

신청서

플라이트 열 교환기 플라이트 두께 구성

• AISI 304은 일반적으로 0.4 또는 0.5mm 두께
• AISI 316은 항상 0.5와 0.6mm입니다.
• 254 SMO (높은 합금) 일반적으로 0.6 mm
• 티타늄 판은 항상 0.5와 0.6mm입니다
• 일부 는 두꺼운 판 (고압 응용 프로그램) 을 가지고 있습니다
• 일부 PHE는 0.4 mm (하압 작업)
• 하스텔로이 C-276 (닐 합금) 일반적으로 0.6mm

생산 과정:

• 원자재 제조: 고품질의 스테인레스 스틸 판은 뛰어난 부식 저항성과 열 전도성으로 인해 원료로 선택됩니다.판 두께는 제품 사양과 설계 요구 사항에 따라 결정됩니다..
• 절단 및 평준화: 스테인레스 스틸 판은 설계 요구 사항을 충족시키기 위해 기계 도구를 사용하여 정확하게 절단됩니다. 절단 후 평평하고 균일한 표면을 보장하기 위해 평준화 처리가 수행됩니다.
• 스탬핑: 평평 한 판 은 수압 프레스 를 사용 하여 특수한 링골 패턴 을 생성 하기 위해 스탬핑 을 받습니다. 그 결과 판 은 높은 격동 계수 를 가지고 있으며, 효율적 인 열 전달 을 촉진 합니다.정밀한 제어 판 변형 또는 손상을 방지하기 위해 스탬핑 과정에서 유지.
• 표면 처리: 판은 경직 저항성 및 열 전달 성능을 향상시키기 위해 닦기, 샌드 블래싱 또는 코팅과 같은 표면 처리에 시달립니다.치료 방법의 선택은 특정 요구 사항에 달려 있습니다..
• 조립 및 검사: 판은 디자인 요구 사항에 따라 montied, 고무 밀착 고구마를 가진 분리 가능한 판 열 교환기 또는 아르곤 활 용접을 통해 완전히 용접 된 판 열 교환기를 형성합니다.꽉 맞고 조립 중에 틈이 없는 것이 보장됩니다조립 후 엄격한 성능 압력 테스트가 수행되며 품질 표준에 부합하는 것을 확인하기 위해 공장 보고서를 발급합니다.
•
