제품 설명

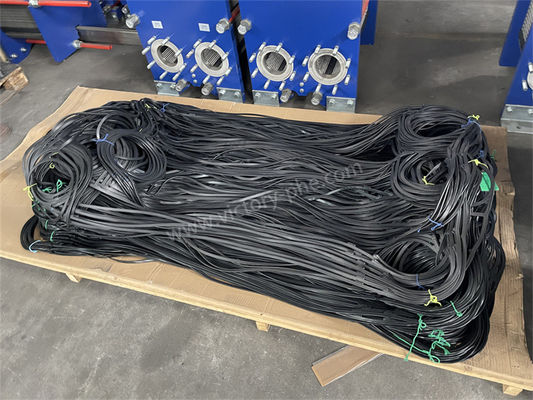

M15B M15M 최고 냉각을 위해 가스켓과 함께 높은 테타 열 교환판
열 교환장판
열 교환기 판은 플레트 열 교환기 내의 필수 구성 요소로 작용하여 유체 간의 열 전달을 촉진합니다. 일반적으로 금속으로 만들어집니다.이 판은 전략적으로 배치되어 수액 분리를 보장하면서 열 교환을 최적화합니다..
열 교환판에 대한 수요는 혼합되지 않고 효율적으로 액체 간 열을 전달해야 합니다. 이것은 산업, 상업,온도 전달이 가열과 같은 작업에 필수적인 주택 환경, 냉각 및 열 에너지 회수
열 전달을 위해 열 교환판을 사용하는 주요 장점은 다음과 같습니다.
1● 증진 된 열 전달 효율성: 열 교환기 판은 표면 면적을 최대화하도록 설계되어 유체 간의 효율적이고 빠른 열 교환을 촉진합니다.
2• 컴팩트 디자인: 열 교환기 판을 갖춘 판 열 교환기는 기존 셸 및 튜브 열 교환기와 비교하여 공간 효율적인 열 전달 솔루션을 제공합니다.
3다재다능성: 열 교환기 판은 다양한 유체 유형, 흐름 속도 및 온도 차이를 수용하기 위해 다양한 패턴과 디자인에 맞출 수 있습니다.광범위한 응용 분야에 대한 적응력을 향상시키는 것.
4에너지 효율성: 효율적인 열 전달을 촉진함으로써 열 교환기 플레이트는 에너지 절약 및 난방 및 냉각 시스템의 운영 효율성을 높이는 데 기여합니다.
| 브랜드 | 모델 |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M T20P,TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| 소재 | 사양 |
| 스테인리스 스틸 |
SUS304 316 316L 310S 904 |
| 티타늄 및 티타늄-팔라디움 합금 | TAi TAi-Pd |
| 하스텔로이 |
C276 D205 B2G |
| 니켈 | Ni200 Ni201 |
| 몰리브덴 | 254 |
이 제품은 주로 ACCESSEN/ GEA (켈비온) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP 등에 적합합니다.
신청서
| 판 소재 | 액체용 용품 |
| 스테인레스 스틸 (SUS304.316, 등) | 정제된 물, 강물, 식용유, 광유 |
| 티타늄 및 티타늄 팔라디움 (Ti, Ti-Pd) | 해수, 소금물, 소금 화합물 |
| 20Cr,18Ni,6Mo ((254SMO) | 희석 된 황산, 희석 된 소금 수분 용액, 무기 수분 용액 |
| 니켈 (Ni) | 고온, 고농도 가습성 소다 |
| HASTELLOY 합금 (C276, D205, B2G) | 농축된 황산, 염화수산, 인산 |
플라이트 열 교환기 플라이트 두께 구성
생산 과정:
원료 준비: 고품질의 스테인레스 스틸 판은 그 탁월한 부식 저항성과 열 전도성을 위해 신중하게 선택됩니다.판 두께는 제품 사양과 설계 매개 변수와 일치하도록 정밀하게 결정됩니다.
절단 및 평준화: 첨단 기계 도구를 사용하여, 스테인레스 스틸 판은 설계 사양을 충족하기 위해 정확하게 절단됩니다.균일하고 부드러운 표면을 얻기 위해 평준화 처리가 시행됩니다..
스탬핑: 수압 프레스 스탬핑은 평준화 된 판에 특정 링링 뼈 패턴을 생성하기 위해 사용되며 효율적인 열 전달을 위해 격동 계수를 향상시킵니다.펌핑 과정에서 판 변형이나 손상을 방지하기 위해 엄격한 통제 조치가 시행됩니다..
표면 처리: 진열 저항성 및 열 전달 성능을 향상시키기 위해 칠, 모래 분쇄 또는 코팅과 같은 다양한 표면 처리 기술이 판에 적용됩니다.특정 요구 사항에 따라 선택.
조립 및 검사: 판은 설계 사양에 따라 세심하게 조립됩니다.유연한 열 교환기, 고무 밀착장 밀착장 또는 아르곤 활 용접을 이용한 완전히 용접된 열 교환기. 정밀 부착 및 틈의 부재는 조립 중에 세심하게 보장됩니다. 그 후 엄격한 성능 압력 테스트는 조립 후 수행됩니다.엄격한 품질 표준에 대한 준수 여부를 확인하기 위해 포괄적인 공장 보고서를 발행합니다..
