Sondex 판형 열 교환기 부품 Hastelloy C276 D205 B2G

제품 설명

물 오일 열 교환 Sondex 열 교환판 S100 S121 S4A 유형

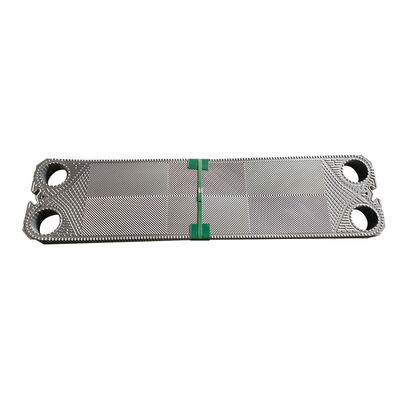

Sondex 열 교환장판

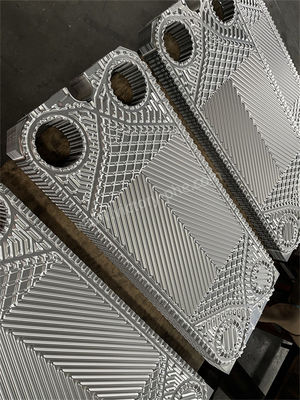

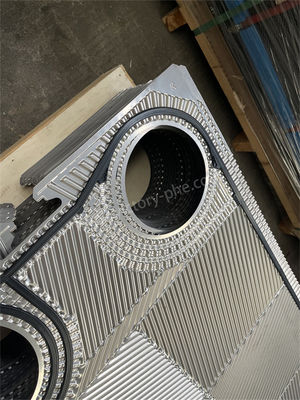

1. 열 전달 판은 판 열 교환기의 주요 구성 요소 중 하나입니다. 이러한 판은 단일 제약 형성 과정을 통해 제어 된 파동 패턴으로 형성됩니다.가온 전달 표면 면적을 증가시키는류가 채널을 통해 통과 할 때 소용돌이 디자인은 격동적 인 흐름을 촉진하여 열 전달 과정을 향상시킵니다. 각 판은 전용 열 전송 표면으로 사용됩니다.냉동 및 뜨거운 액체가 판의 반대편에서 흐르는, 밀폐 가스켓에 의해 분리됩니다. 판 열 교환기에서 열 전달 판의 주요 유형에는 돌출판, 가로판 및 링골판이 포함됩니다.힐링본 플레이트 디자인은 낮은 흐름 속도에서도 (일반적으로 0에서 0까지) 격동 흐름을 유도 할 수있는 능력으로 인해 난방 산업에서 일반적으로 선호됩니다..15 ~ 0.85m/s) 로 평판 양쪽에 높은 열 전달 계수를 달성합니다.

열 교환기 판 재료 선택:

• 일반적인 수도꼭지 물:순수용 물용품은 일반적으로 스테인레스 스틸 304이 선택됩니다. 그러나 우물, 강물, 폐쇄 순환 물 및 다른 복잡한 매체에 대해서는스테인리스 스틸 316은 304에 비해 더 좋은 부식 저항성으로 인해 선호됩니다.바다 물의 경우, 순수한 티타늄 (GR1) 은 염화 이온의 높은 농도로 인해 선호되는 선택입니다.슈퍼 스테인레스 스틸 254SMO는 클로라이드 이온 환경에서 사용할 수 있습니다., 316 스테인레스 스틸의 성능을 능가합니다.
• 산:10% 이하의 농도와 50°C 이하의 온도에서 희석된 황산의 경우, 스테인레스 스틸 316을 사용할 수 있습니다. 그러나 농도가 더 높으면 스테인레스 스틸 904L과 같은 물질을 사용할 수 있습니다.254SMO, 또는 Hastelloy 합금 C276이 필요합니다. 같은 원칙은 광산산과 염화수산에도 적용됩니다.
• 증기: 증기 조건은 일반적으로 발생합니다. 남쪽 지역에서는 증기 온도가 일반적으로 120 ° C 이상이기 때문에 일반적으로 스테인리스 스틸 316L이 선택됩니다. 북쪽 지역에서는비용 요인을 고려하여, 일부 고객은 스테인리스 스틸 304을 선택할 수 있습니다. 그러나 시간이 지남에 따라 판 열 교환기에서 변형 가능성이 있습니다.
• 기름:일반 장비 윤활유 및 수압유 응용 용품에는 스테인레스 스틸 304이 적합합니다. 고온 열 전달 오일에는고온 저항성 요구 사항을 고려하여, 스테인레스 스틸 316이 권장됩니다.
