0.5mm 0.6mm 316/Hastelloy C276 물질 온도 전송을 위한 론덱스 열 교환기 판

제품 설명

물 오일 열 교환 Sondex 열 교환판 S100 S121 S4A 유형

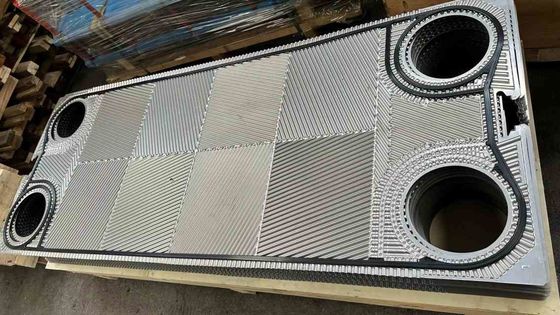

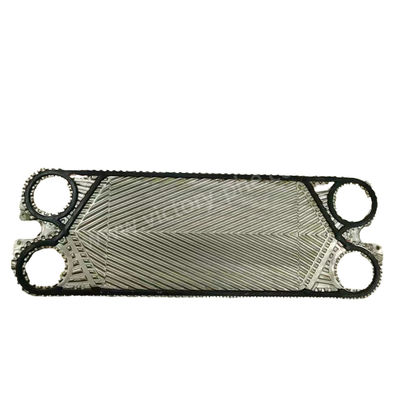

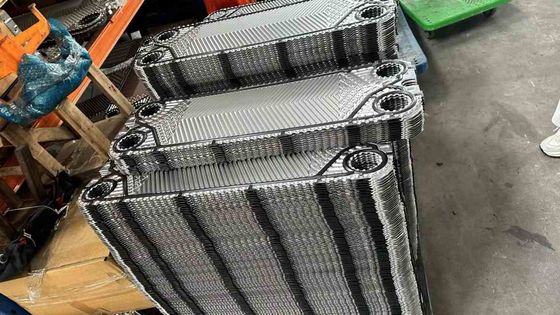

Sondex 열 교환장판

Sondex 열 교환기 판은 두 개의 분리 된 유체 흐름의 상호 작용을 통해 열 전달의 원칙에 따라 작동합니다.Sondex 열 교환기 판의 설계는 물리적으로 분리 유지하면서 유체 사이의 효율적인 열 교환을 허용여기 Sondex 열 교환기 판이 작동하는 방법에 대한 개요입니다:

유체 흐름: 열 교환 과정에 참여하는 두 유체는 판 열 교환기 내의 별도의 채널을 통해 흐른다.한 액체는 열 교환기 판의 한쪽에있는 채널을 통해 흐른다다른 액체는 반대편의 채널을 통해 흐릅니다.

열 전달: 유체 들 이 각각 의 통로 로 흐르면서, 열 은 이 둘 을 분리 하는 얇은 금속판 을 통해 한 유체 에서 다른 유체 로 전달 된다.판의 큰 표면 면적은 유체 사이의 효율적인 열 전달을 촉진.

역류 원리: Sondex 열 교환기 판은 두 유체 흐름이 반대 방향으로 흐르는 역류 원리에 따라 작동하도록 설계되었습니다.이 설계는 두 액체 사이의 온도 차이를 극대화합니다, 효율적인 열 전달으로 이어집니다.

격동적 흐름: 열 교환기 판 내부의 흐름 경로는 유체 흐름에 격동을 유발하도록 설계되었습니다.소용돌이 흐름은 경계층의 형성을 방지하고 유체 사이의 혼합을 촉진함으로써 열 전달을 향상시킵니다..

열효율: Sondex 열 교환기 판은 압력 하락을 최소화하고 열 전달 계수를 최대화함으로써 열효율을 최적화하도록 설계되었습니다.액체 간의 효과적인 열 교환을 초래합니다..

전반적으로, Sondex 열 교환기 판은 두 유체 흐름 사이의 안정적이고 효율적인 열 전달 방법을 제공하여 다양한 산업, 상업,그리고 주택용 난방 및 냉각용.

열 교환기 판 재료 선택:

• 일반적인 수도꼭지 물:순수용 물용품은 일반적으로 스테인레스 스틸 304이 선택됩니다. 그러나 우물, 강물, 폐쇄 순환 물 및 다른 복잡한 매체에 대해서는스테인리스 스틸 316은 304에 비해 더 좋은 부식 저항성으로 인해 선호됩니다.바다 물의 경우, 순수한 티타늄 (GR1) 은 염화 이온의 높은 농도로 인해 선호되는 선택입니다.슈퍼 스테인레스 스틸 254SMO는 클로라이드 이온 환경에서 사용할 수 있습니다., 316 스테인레스 스틸의 성능을 능가합니다.
• 산:10% 이하의 농도와 50°C 이하의 온도에서 희석된 황산의 경우, 스테인레스 스틸 316을 사용할 수 있습니다. 그러나 농도가 더 높으면 스테인레스 스틸 904L과 같은 물질을 사용할 수 있습니다.254SMO, 또는 Hastelloy 합금 C276이 필요합니다. 같은 원칙은 광산산과 염화수산에도 적용됩니다.
• 증기: 증기 조건은 일반적으로 발생합니다. 남쪽 지역에서는 증기 온도가 일반적으로 120 ° C 이상이기 때문에 일반적으로 스테인리스 스틸 316L이 선택됩니다. 북쪽 지역에서는비용 요인을 고려하여, 일부 고객은 스테인리스 스틸 304을 선택할 수 있습니다. 그러나 시간이 지남에 따라 판 열 교환기에서 변형 가능성이 있습니다.
• 기름:일반 장비 윤활유 및 수압유 응용 용품에는 스테인레스 스틸 304이 적합합니다. 고온 열 전달 오일에는고온 저항성 요구 사항을 고려하여, 스테인레스 스틸 316이 권장됩니다.
