제품 설명

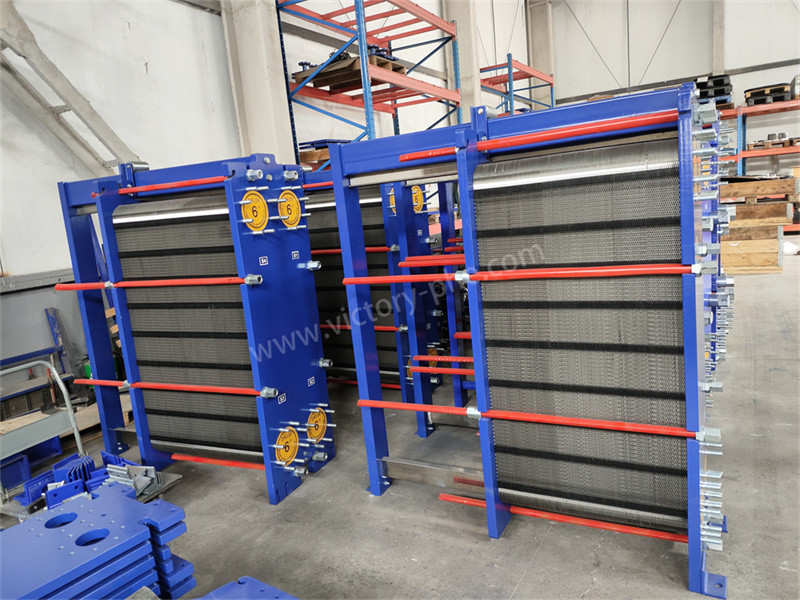

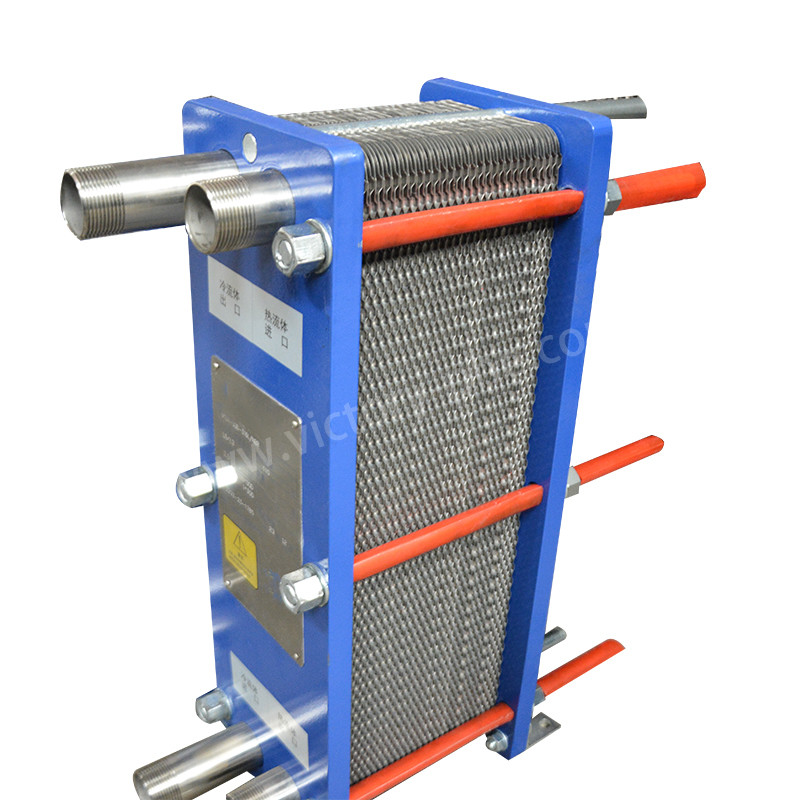

스테인리스 스틸/하스텔로이/티타늄 VN30 완전히 용접 된 판 열 교환기 (PSHE) 물 기름 우유 가스 열 전달
플릿 열 교환기
판 열 교환기는 금속 판을 사용하여 두 액체 사이에 열을 전달하는 열 교환기의 일종이다. 액체는 일반적으로 혼합을 방지하기 위해 판에 의해 분리됩니다.이 교환기는 평판의 큰 표면으로 인해 열을 효율적으로 전달합니다., 이는 높은 열 전달 속도를 허용합니다. 그들은 일반적으로 HVAC 시스템, 냉장고, 식품 처리 및 기타 산업 응용 분야에서 사용됩니다.
판 열 교환기의 기능은 액체가 서로 직접 접촉하지 않고 한 액체에서 다른 액체로 열을 전달하는 것입니다.이것은 서로 작은 간격으로 함께 쌓인 판의 일련을 사용하여 달성됩니다. 한 액체는 판이 형성 한 대의 채널을 통해 흐르고 다른 액체는 나머지 채널을 통해 흐릅니다. 열은 판을 통해 한 액체에서 다른 액체로 전달됩니다.두 액체 사이에 열을 교환하는 효율적인 방법.
여러 종류의 판 열 교환기가 있습니다.
1고정판 열 교환기 (가스켓 판 열 교환기):이 유형의 열 교환기는 열 저항성 고무 또는 부식 저항성 물질이 판 사이에 배치 된 판을 사용합니다.이 판은 볼트와 클램프 세척기와 함께 결합되어 유체 흐름을 위한 채널을 형성합니다.
2. 완벽한 판 열 교환기 (연금 판 열 교환기):이 열 교환기는 연결된 판들로 구성되어 있습니다.
3용접판 열 교환기:이 유형의 열 교환기는 연결 된 판을 사용합니다.
4. 나선판 열 교환기:이 열 교환기는 롤링 판을 사용합니다.
판 열 교환기는 공기 및 식품 산업에서 다양한 방식으로 프로세스를 개선하는 데 사용할 수 있습니다.
항공 산업:
1난방 및 냉각:플릿 열 교환기는 HVAC 시스템에서 공기를 가열하거나 냉각하는 데 사용될 수 있으며 에너지 효율을 향상시키고 편안한 실내 온도를 유지할 수 있습니다.
2열 회수:환기 시스템에서는 플레트 열 교환기가 출구 공기로부터 열을 회복하여 들어오는 신선한 공기를 미리 가열하여 에너지 소비를 줄일 수 있습니다.
3공기 건조:판 열 교환기는 공기 온도와 습도를 조절함으로써 공기 건조 과정에 도움이 될 수 있습니다.
식품 산업:
1파스터라이제이션:판 열 교환기는 우유, 주스 및 소스와 같은 액체를 특정 온도로 가열하여 유해 박테리아를 죽이는 동시에 제품의 품질을 보존하는 데 사용됩니다.
2냉각:그들은 보관 기간을 연장하고 신선도를 유지하기 위해 가공 후 식품 제품을 빠르게 냉각하는 데 사용할 수 있습니다.
3난방:판 열 교환기는 식품 가공 작업에 정확하고 효율적인 난방을 제공하여 제품의 일관된 품질과 안전성을 보장 할 수 있습니다.
이러한 산업에서 판 열 교환기를 활용함으로써 더 나은 에너지 효율, 제품 품질 및 운영 효과를 위해 프로세스를 최적화 할 수 있습니다.
| 모델 |
표준 최대 흐름 속도 m3/h |
조립된 부품의 최대 수 N |
클램프 크기 A |
최대 길이 L1 |
| VN30 | 1600 | 615 | N*(3.2+X) | 4676.5 |
| 가착판 열 교환기의 제품 매개 변수 | |
| 항목 | 플레트 열 교환기 |
| 브랜드 | 승리 |
| 판 소재 | 티타늄/니켈/Hastolly/무화강 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| 가스켓 재료 | NBR HNBR EPDM HEPDM VITON FKM 실리콘 |
| 프레임 소재 | 염색 탄소 강철 |
| 프레임 색상 | 파란색 또는 맞춤형 색상 |
| 연결 유형 | 플랜지 또는 스라인 |
| 플랜지 표준 | ANSI ASME BS BA JIS DIN GB ISO |
| 꽉 막는 볼트 | M24 M30 M39 |
| 설계 압력 | 최고 20mpa, 최저 10Mpa |
| 작업 압력 | 정상 12.5Mpa |
| MOQ | 1 세트 |

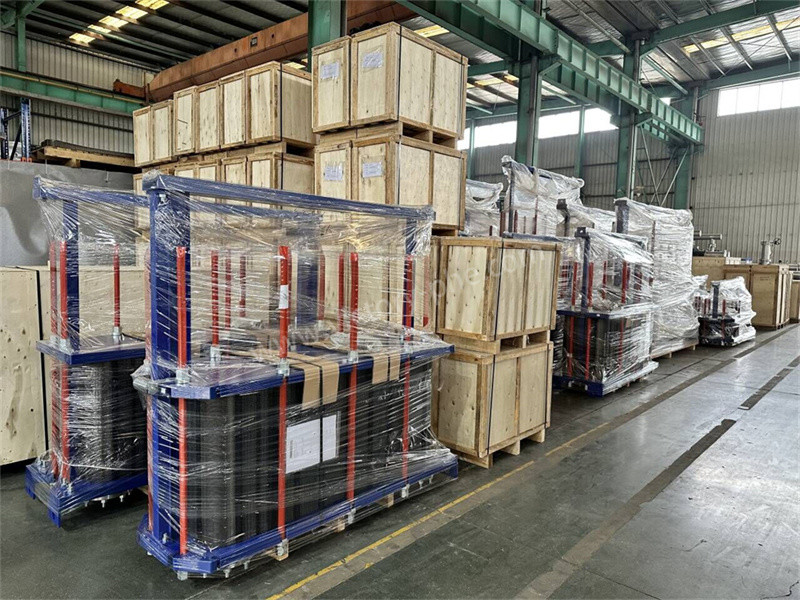

| 패키지 | 폴리우드 케이스 |
| 보증 | 1년 |
| OEM | 대체할 수 있습니다. |
| 판 재료 | 적당한 액체 |
| 스테인리스 스틸 (SUS304, 316L 등) | 순수, 강수, 식용 소금수, 광유 |
| 티타늄, Ti-pd | 소금물, 바닷물, 소금물 |
| SMO254 | 희석된 황산, 소금 물 용액, 무기 수분 용액 |
| 니 | 고온, 고농도 가습성 소다 |
| 하스텔로이 (C276, C22) | 농축된 황산, 염화수소, 인산 |
| 주체 가스켓 | 작동 온도 (°C) | 적당한 액체 |
| NBR | -15 ~ +135 | 물, 바닷물, 미네랄 소금, 소금 |
| EPDM | -25 ~ +180 | 뜨거운 물, 증기, 산, 염기 |
| F26 | -25 ~ +230 | 산, 염기, 액체 |
| FTP | 0 ~ +160 | 농축산, 염기, 고온 기름, 증기 |
| 표지판 종류 | 적용 |
| 로워 러너 (B) | 열 전달 매체의 온도 하락 너무 크다, 로고리즘의 온도 차이는 너무 작다 |
| 하이 러너 (H) | 점착성 요구, 섬유, 압력 하락 너무 작다 |
질문 및 답변
Q: 제품에는 보증이 있습니까?
A: 예, 우리의 제품은 일정 기간에 대한 보증으로 제공됩니다. 자세한 보증 정보는 일반적으로 제품 포장 또는 설명서에 포함되어 있습니다. 사용 중에 품질 문제가 발생하면,고객 서비스 팀과 즉시 연락하십시오., 우리는 당신에게 필요한 판매 후 서비스를 제공할 것입니다.
질문: 이 제품의 크기는?
A: 제품의 상세 한 크기는 제품 페이지 의 설명 섹션 에서 찾을 수 있습니다. 일반적으로, 우리는 제품 의 길이, 너비, 높이를 나열 합니다.더 구체적인 크기 정보 또는 다른 측정이 필요한 경우고객 서비스 팀과 연락해 주시면
Q: 도매 또는 대용량 구매에 할인 할 수 있습니까?
A: 예, 우리는 도매 및 대용량 구매에 할인 제공 합니다. 당신이 많은 양의 물건을 구입하거나 도매 사업에 참여하는 데 관심이 있다면,대가 할인 및 최소 구매량에 대한 정보를 위해 고객 서비스 팀에 문의하십시오..
