제품 설명

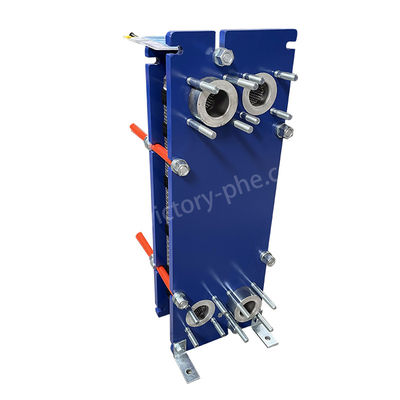

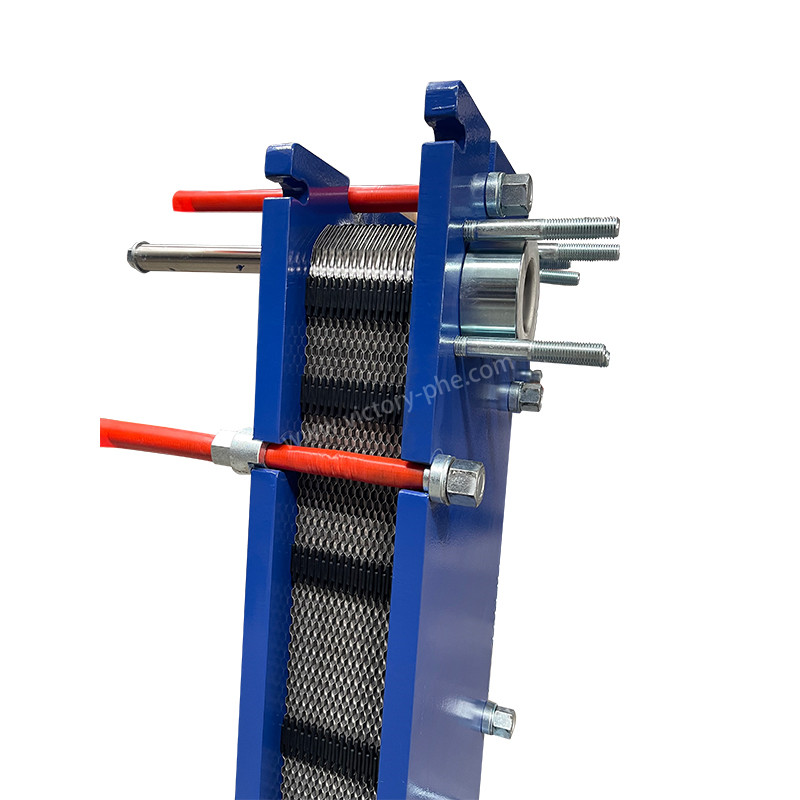

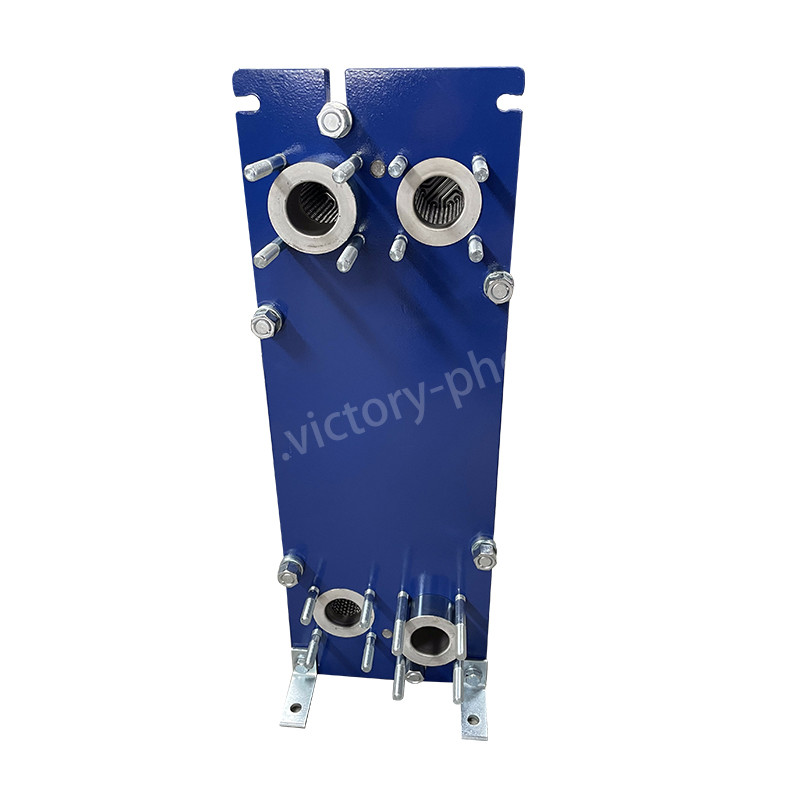

HVAC 시스템, 냉각 및 물 냉각용 스테인리스 스틸 가스케이트 판 열 교환기
플릿 열 교환기
판 열 교환기는 효율성, 컴팩트 디자인 및 다재다능성으로 인해 다양한 산업 분야에서 광범위한 응용 프로그램을 가지고 있습니다. 판 열 교환기의 일반적인 응용 분야는 다음과 같습니다.
1HVAC 시스템:판 열 교환기는 공기 흐름과 같은 다른 매체 사이의 효율적인 열 전달을 촉진함으로써 난방, 환기 및 에어컨 (HVAC) 시스템에서 중요한 역할을합니다.물, 또는 냉각물질.
2냉장고:판 열 교환기는 냉각 시스템에서 냉각 목적과 열 회수 응용 프로그램에 광범위하게 사용됩니다. 식품 및 음료 산업에서판 열 교환기는 파스터라이제이션을 포함한 다양한 프로세스에 사용됩니다., 난방, 냉각 및 살균. 그들은 다양한 식품 및 음료 제품에 대한 원하는 온도 조건을 유지하는 데 중요한 역할을합니다.
3화학 가공:판 열 교환기는 화학 처리 공장에서 다양한 화학 물질의 난방, 냉각, 응축 및 증발을 위해 사용됩니다.
4전력 생산:플릿 열 교환기는 발전소에서 터빈 윤유, 냉각 물 회로 및 열 회수 시스템을 냉각하는 데 사용됩니다.
5해양 산업:판 열 교환기는 선박 및 해상 플랫폼의 냉각 엔진, 발전기 및 HVAC 시스템에 대한 해양 응용 프로그램에서 사용됩니다.
6의약품 산업:판 열 교환기는 의약품 제조업에서 난방, 냉각 및 살균 과정에 사용됩니다.
7석유 및 가스 산업:판 열 교환기는 석유 정제 공장, 석유화학 공장 및 천연 가스 처리 시설에서 난방 및 냉각 프로세스에 사용됩니다.
이것은 판 열 교환기가 효율적인 열 전달 과정에 결정적인 역할을하는 많은 응용 프로그램 중 몇 가지 예입니다.
|
모델 |
DLXU03/DLXM3 |
|
판 두께 |
0.5/0.6mm |
|
판 구멍 크기 |
50mm |
|
최대 처리량 |
45m3/h |
|
큰 지름의 어댑터 파이프 |
DN50 |
|
작업 압력 |
10.0/1.6MPa |
|
시험 압력 |
1.3/2.1Mpa |
|
모델 |
표준 최대 흐름 속도 m3/h |
조립된 부품의 최대 수 N |
클램프 크기 A |
최대 길이 L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| 가착판 열 교환기의 제품 매개 변수 | |
| 항목 | 플레트 열 교환기 |
| 브랜드 | 승리 |
| 판 소재 | 티타늄/니켈/Hastolly/무화강 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| 가스켓 재료 | NBR HNBR EPDM HEPDM VITON FKM 실리콘 |
| 프레임 소재 | 염색 탄소 강철 |
| 프레임 색상 | 파란색 또는 맞춤형 색상 |
| 연결 유형 | 플랜지 또는 스라인 |
| 플랜지 표준 | ANSI ASME BS BA JIS DIN GB ISO |
| 꽉 막는 볼트 | M24 M30 M39 |
| 설계 압력 | 최고 20mpa, 최저 10Mpa |
| 작업 압력 | 정상 12.5Mpa |
| MOQ | 1 세트 |
| 패키지 | 폴리우드 케이스 |
| 보증 | 1년 |
| OEM | 대체할 수 있습니다. |
|
판 재료 |
적당한 액체 |
|
스테인리스 스틸 (SUS304, 316L 등) |
순수, 강수, 식용 소금수, 광유 |
|
티타늄, Ti-pd |
소금물, 바닷물, 소금물 |
|
SMO254 |
희석된 황산, 소금 물 용액, 무기 수분 용액 |
|
니 |
고온, 고농도 가습성 소다 |
|
하스텔로이 (C276, C22) |
농축된 황산, 염화수소, 인산 |
|
주체 가스켓 |
작동 온도 (°C) |
적당한 액체 |
|
NBR |
-15 ~ +135 |
물, 바닷물, 미네랄 소금, 소금 |
|
EPDM |
-25 ~ +180 |
뜨거운 물, 증기, 산, 염기 |
|
F26 |
-25 ~ +230 |
산, 염기, 액체 |
|
FTP |
0 ~ +160 |
농축산, 염기, 고온 기름, 증기 |
플릿 열 교환기는 HVAC 시스템의 필수 구성 요소이며 물과 공기 같은 유체 사이의 열 전달에 책임이 있습니다. HVAC 시스템에서의 작동에 대한 개요는 다음과 같습니다.
1열 전달:판 열 교환기는 뜨거운 액체와 차가운 액체를 위한 별도의 채널을 갖추고 있으며, 열이 금속 판을 통해 뜨거운 액체에서 차가운 액체로 전달될 수 있습니다.
2효율적인 열 전달:열 교환기에 있는 넓은 표면 면적의 얇은 판은 유체들 사이의 효율적인 열 교환을 가능하게 한다.
3연속 흐름:플레이트가 형성된 채널을 통해 액체가 흐르면서 빠르고 효과적인 열 전달이 가능합니다.
4온도 조절:플릿 열 교환기는 HVAC 시스템을 통해 불어오는 공기 온도를 조절하는 데 도움이되며 원하는 편안 한 수준에 적합한 난방 또는 냉각을 보장합니다.
결론적으로, 플릿 열 교환기는 HVAC 시스템에 필수적입니다.산업용 건물.
