제품 설명

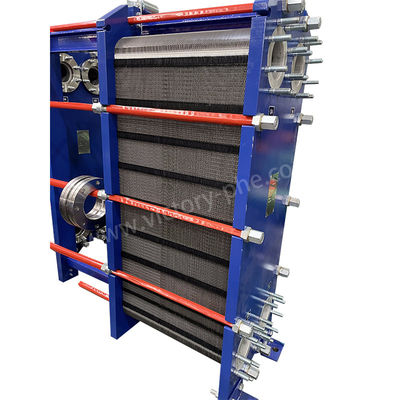

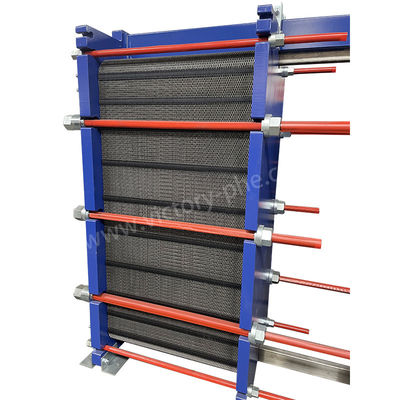

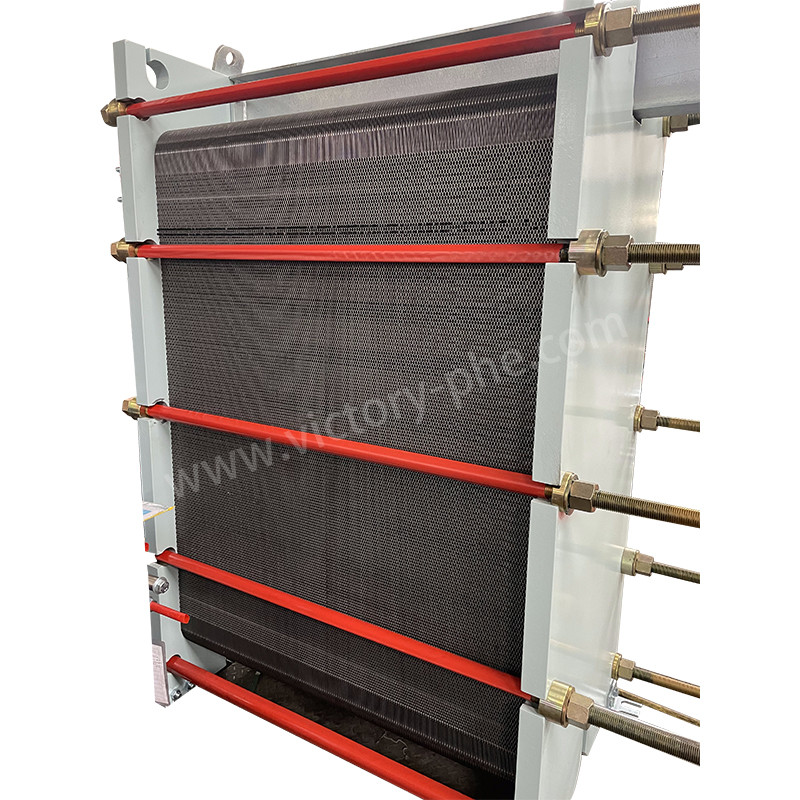

플릿 열 교환기
판 열 교환기는 효율성, 컴팩트 디자인 및 다재다능성으로 인해 다양한 산업 분야에서 광범위한 응용 프로그램을 가지고 있습니다. 판 열 교환기의 일반적인 응용 분야는 다음과 같습니다.
1HVAC 시스템:플릿 열 교환기는 난방, 환기 및 에어컨 시스템에서 공기 흐름, 물 또는 냉각물 사이에 열을 전송하는 데 사용됩니다.
2냉장고:판 열 교환기는 냉각 시스템에서 냉각 및 열 회수 응용 프로그램에 사용됩니다.
식품 및 음료 산업: 판 열 교환기는 식품 및 음료 산업에서 목화, 난방, 냉각 및 살균 과정에 사용됩니다.
3화학 가공:판 열 교환기는 화학 처리 공장에서 다양한 화학 물질의 난방, 냉각, 응축 및 증발을 위해 사용됩니다.
4전력 생산:플릿 열 교환기는 발전소에서 터빈 윤유, 냉각 물 회로 및 열 회수 시스템을 냉각하는 데 사용됩니다.
5해양 산업:판 열 교환기는 선박 및 해상 플랫폼의 냉각 엔진, 발전기 및 HVAC 시스템에 대한 해양 응용 프로그램에서 사용됩니다.
6의약품 산업:판 열 교환기는 의약품 제조업에서 난방, 냉각 및 살균 과정에 사용됩니다.
7석유 및 가스 산업:판 열 교환기는 석유 정제 공장, 석유화학 공장 및 천연 가스 처리 시설에서 난방 및 냉각 프로세스에 사용됩니다.
플레트 열 교환기 (PHE) 를 선택 하기 위해 다음 과 같은 요인 들 을 고려 하십시오.
적용 요구 사항:액체의 흐름 속도, 입수 및 출구 온도, 작동 압력 및 처리되는 액체의 종류를 포함한 특정 응용 요구 사항을 결정합니다.
판 및 가스켓 재료: 화학적 호환성, 부식 저항성, 작동 온도 등을 기준으로 판과 밀착기에 적합한 재료를 선택한다.
열 전달 효율성: 액체 유형과 액체 사이의 온도 차이에 대한 PHE의 열 전달 효율을 고려하십시오.
유지보수 용이성: PHE의 유지보수 용이성을 평가하고, 청소 및 부품 교체에 대한 접근성을 포함합니다.
비용 및 에너지 효율성:장비의 초기 비용과 에너지 소비와 관련된 운영 비용을 고려합니다.
크기와 용량:사용 가능한 공간 제한을 고려하여 응용 프로그램의 요구를 충족시키기 위해 적절한 크기와 용량을 가진 PHE를 선택하십시오.
이 요인 들 을 고려 하고 열 교환기 전문가 와 협의 함 으로써, 당신 의 애플리케이션 의 특정 필요 에 부합 하는 정보 를 바탕으로 한 선택 을 할 수 있다.
이것은 판 열 교환기가 효율적인 열 전달 과정에 결정적인 역할을하는 많은 응용 프로그램 중 몇 가지 예입니다.
|
모델 |
DLXU03/DLXM3 |
|
판 두께 |
0.5/0.6mm |
|
판 구멍 크기 |
50mm |
|
최대 처리량 |
45m3/h |
|
큰 지름의 어댑터 파이프 |
DN50 |
|
작업 압력 |
10.0/1.6MPa |
|
시험 압력 |
1.3/2.1Mpa |
|
모델 |
표준 최대 흐름 속도 m3/h |
조립된 부품의 최대 수 N |
클램프 크기 A |
최대 길이 L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| 가착판 열 교환기의 제품 매개 변수 | |
| 항목 | 플레트 열 교환기 |
| 브랜드 | 승리 |
| 판 소재 | 티타늄/니켈/Hastolly/무화강 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| 가스켓 재료 | NBR HNBR EPDM HEPDM VITON FKM 실리콘 |
| 프레임 소재 | 염색 탄소 강철 |
| 프레임 색상 | 파란색 또는 맞춤형 색상 |
| 연결 유형 | 플랜지 또는 스라인 |
| 플랜지 표준 | ANSI ASME BS BA JIS DIN GB ISO |
| 꽉 막는 볼트 | M24 M30 M39 |
| 설계 압력 | 최고 20mpa, 최저 10Mpa |
| 작업 압력 | 정상 12.5Mpa |
| MOQ | 1 세트 |
| 패키지 | 폴리우드 케이스 |
| 보증 | 1년 |
| OEM | 대체할 수 있습니다. |
질문:PHE를 선택할 때 크기와 용량을 어떻게 확인해야 합니까?
A: 플레트 열 교환기 (PHE) 를 선택하고 크기와 용량이 귀하의 필요에 부합하는지 확인 할 때 다음 단계를 따르십시오.
열 부하를 결정합니다: 응용 프로그램의 열 요구 사항에 따라 필요한 열 전달 속도를 계산합니다.
유체 흐름 속도: 열 교환기의 용량을 결정하기 위해 유체의 흐름 속도를 결정합니다.
온도 차이: 효율적인 열 전달을 위해 필요한 표면 면적을 계산하기 위해 뜨거운 액체와 차가운 액체 사이의 온도 차이를 고려하십시오.
압력 하락: 이 기준을 충족하는 PHE를 선택하기 위해 시스템에 허용되는 압력 하락을 평가합니다.
크기 제한: 선택된 PHE가 지정된 영역에 적합하도록 설치할 수 있는 공간을 고려하십시오.
제조업체의 지침: 사용 요구 사항에 따라 적절한 크기 및 용량을 선택하기 위해 제조업체의 사양 및 지침을 참조하십시오.
이 단계 를 따르고 이 요인 들 을 고려 함 으로, 당신은 당신의 열 전달 필요 를 효과적으로 충족 시키기 위해 올바른 크기와 용량 을 가진 판 열 교환기 를 선택할 수 있다.
|
판 재료 |
적당한 액체 |
|
스테인리스 스틸 (SUS304, 316L 등) |
순수, 강수, 식용 소금수, 광유 |
|
티타늄, Ti-pd |
소금물, 바닷물, 소금물 |
|
SMO254 |
희석된 황산, 소금 물 용액, 무기 수분 용액 |
|
니 |
고온, 고농도 가습성 소다 |
|
하스텔로이 (C276, C22) |
농축된 황산, 염화수소, 인산 |
|
주체 가스켓 |
작동 온도 (°C) |
적당한 액체 |
|
NBR |
-15 ~ +135 |
물, 바닷물, 미네랄 소금, 소금 |
|
EPDM |
-25 ~ +180 |
뜨거운 물, 증기, 산, 염기 |
|
F26 |
-25 ~ +230 |
산, 염기, 액체 |
|
FTP |
0 ~ +160 |
농축산, 염기, 고온 기름, 증기 |
HVAC (열기, 환기 및 에어컨) 시스템에서, 판 열 교환기는 두 가지 다른 액체, 일반적으로 물과 공기 사이에서 열을 전달함으로써 작동합니다.여기에 어떻게 플릿 열 교환기가 HVAC 시스템에서 작동하는:
열 전달:판 열 교환기에서, 뜨거운 물과 차가운 물은 판에 의해 형성된 별도의 채널로 흐른다. 열은 금속 판을 통해 뜨거운 물에서 차가운 물로 전달된다.
열 전달 효율:판 열 교환기의 판은 얇고 대면적을 가지고 있으며, 유체 간의 효율적인 열 전달을 촉진합니다.
연속 흐름:플레이트가 형성 된 채널을 통해 유체가 흐르면서 열 교환이 발생합니다. 플레이트 열 교환기의 컴팩트하고 효율적인 설계는 빠르고 효과적인 열 전달을 가능하게합니다.
온도 조절기:플릿 열 교환기는 HVAC 시스템을 통해 불어오는 공기의 온도를 제어하도록 설계되어 필요에 따라 공간이 가열되거나 냉각되도록합니다.
요약하자면, 판 열 교환기는 HVAC 시스템의 효율성에 중요한 역할을 합니다.상업용 및 산업용 건물.
