스테인리스 스틸 304/316 융합 냉각 플릿 냉각기용 열 교환기
제품 설명

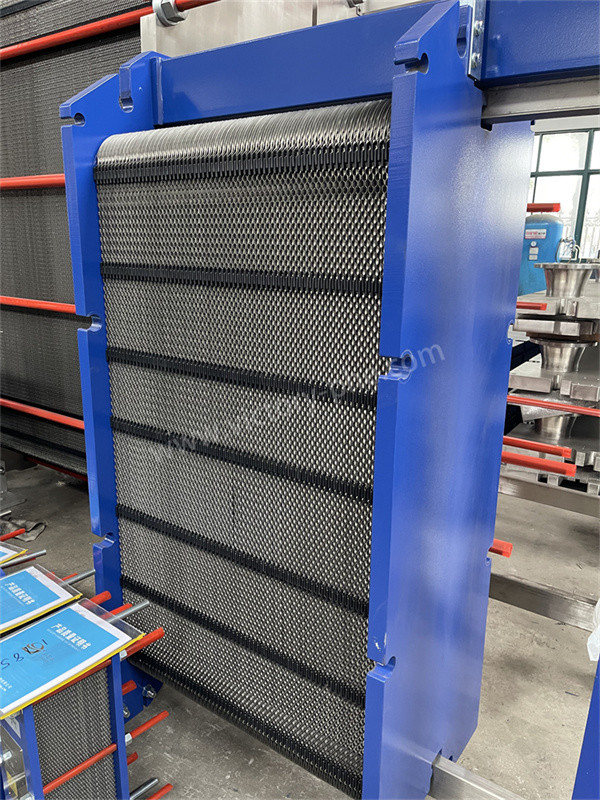

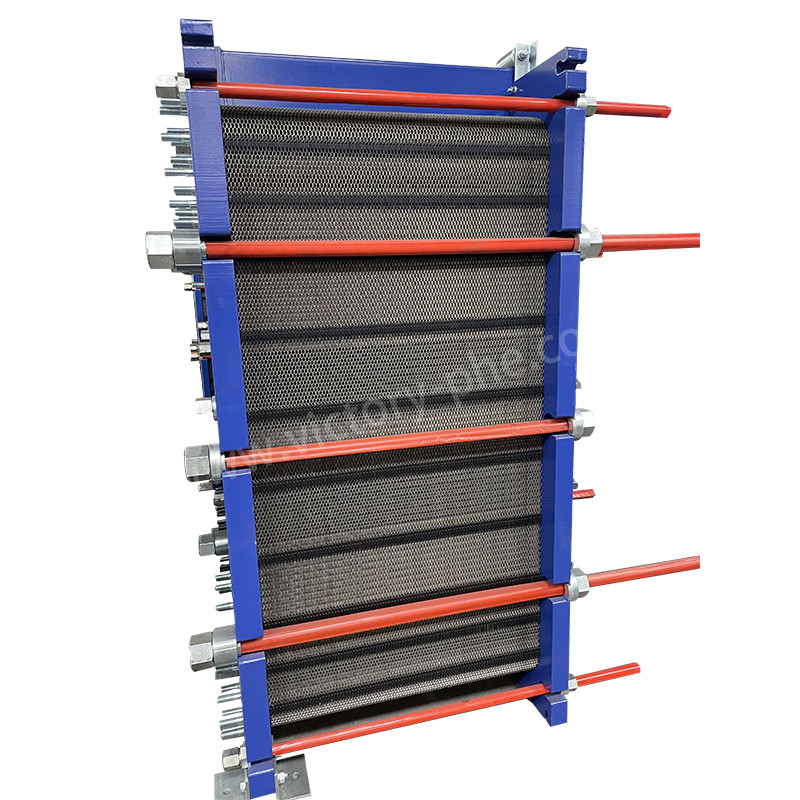

1판 열 교환기는 금속 판을 통해 두 유체 사이에 열을 전달하는 데 사용되는 장치입니다.이 판 들 은 작은 발자국 을 유지 하면서 열 이 전달 될 수 있는 넓은 표면 을 만들어 주는 것 으로 배치 되어 있다두 액체, 액체 또는 기체가 될 수 있으며, 판에 의해 형성된 별도의 채널을 통해 흐릅니다. 열은 판을 통해 한 액체에서 다른 액체로 전달됩니다.효율적인 열교환을 가능하게 합니다..
2판 열 교환기는 HVAC 시스템, 냉각, 산업 공정 및 식품 및 음료 산업에서 일반적으로 사용됩니다. 그들은 높은 열 전달 효율,콤팩트 크기, 고압 및 온도를 처리 할 수있는 능력. 또한, 그들은 비교적 쉽게 유지 유지 및 청소 또는 유지 보수를 위해 분해 할 수 있습니다.
3판 열 교환기는 다재다능하며 특정 열 전달 요구 사항과 운영 조건에 따라 다양한 응용 용도로 설계 될 수 있습니다.
| 모델 | VH20/VS20 |
| 판 두께 | 0.5/0.6mm |
| 판 구멍 크기 | 200mm |
| 최대 처리량 | 680m3/h |
| 큰 지름의 어댑터 파이프 | DN200 |
| 작업 압력 | 10.0/1.6MPa |
| 시험 압력 | 1.3/2.1Mpa |
| 모델 |
표준 최대 흐름 속도 m3/h |
조립된 부품의 최대 수 N |
클램프 크기 A |
최대 길이 L1 |
| VH20 | 680 | 275 | N*(3.8+X) | 2651 |
| VS20 | 680 | 251 | N*(4.0+X) | 2351 |
| 가착판 열 교환기의 제품 매개 변수 | |
| 항목 | 플레트 열 교환기 |
| 브랜드 | 승리 |
| 판 소재 | 티타늄/니켈/Hastolly/무화강 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| 가스켓 재료 | NBR HNBR EPDM HEPDM VITON FKM 실리콘 |
| 프레임 소재 | 염색 탄소 강철 |
| 프레임 색상 | 파란색 또는 맞춤형 색상 |
| 연결 유형 | 플랜지 또는 스라인 |
| 플랜지 표준 | ANSI ASME BS BA JIS DIN GB ISO |
| 꽉 막는 볼트 | M24 M30 M39 |
| 설계 압력 | 최고 20mpa, 최저 10Mpa |
| 작업 압력 | 정상 12.5Mpa |
| MOQ | 1 세트 |
| 패키지 | 폴리우드 케이스 |
| 보증 | 1년 |
| OEM | 대체할 수 있습니다. |
신청서
HVAC 시스템: 플릿 열 교환기 는 건물 의 공기 와 순환 물 이나 냉각물 사이 에 열 을 전달 하기 위해 난방, 환기 및 에어컨 시스템 에 사용 된다.
냉각: 냉각 및 열 전달 프로세스를 위해 상업 및 산업 냉각 시스템에서 사용됩니다.
식품 및 음료 가공: 식료품 및 음료 가공, 우유, 주스, 맥주 및 와인 등의 액체를 가공, 가열 및 냉각하기 위해 판 열 교환기는 결정적인 역할을 합니다.
화학 가공: 화학 제조 공정에서 다양한 화학 물질과 액체를 가열 및 냉각하는 데 사용됩니다.
질문 및 답변
Q: 제품에는 보증이 있습니까?
A: 예, 우리의 제품은 일정 기간에 대한 보증으로 제공됩니다. 자세한 보증 정보는 일반적으로 제품 포장 또는 설명서에 포함되어 있습니다. 사용 중에 품질 문제가 발생하면,고객 서비스 팀과 즉시 연락하십시오., 우리는 당신에게 필요한 판매 후 서비스를 제공할 것입니다.
Q: 배송 시간은 얼마나 되나요?
A: 일반적으로 지불 후 약 15-20 일.
