제품 설명

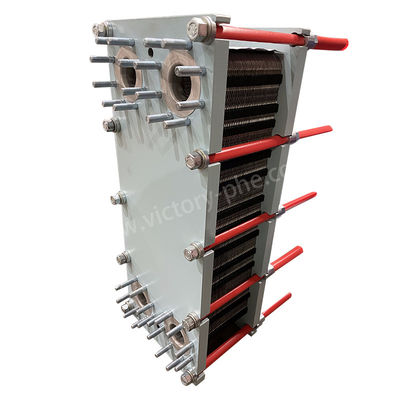

산업 냉각용 스테인레스 스틸 물 처리판 열 교환기
플릿 열 교환기
판 열 교환기는 쌓인 구성으로 배치 된 일련의 금속 판으로 구성된 고효율 장치이며, 각 판에는 특정 파동이 있습니다.이 판들은 좁은 직사각형 채널을 형성합니다.플레트 열 교환기는 액체에서 액체로 그리고 액체에서 증기로 열 교환 작업에 탁월합니다.
그 들 은 탁월 한 열 전달 효율성, 최소한의 열 손실, 콤팩트 하고 가벼운 디자인, 작은 발자국, 다재다능성, 그리고 연장 된 사용 수명 등 수많은 이점 을 제공한다.전통적인 튜브 열 교환기와 비교하면, 판 열 교환기는 공간의 일부만 차지하면서 훨씬 더 높은 열 전달 계수를 달성 할 수 있습니다. 게다가 90% 이상의 열 회수율을 달성 할 수 있습니다.
판 열 교환기의 뚜렷한 배열은 압력 하락을 최소화하면서 효율적인 열 전달을 촉진합니다.열 전달 능력을 향상그 결과, 판 열 교환기는 난방, 냉각 및 열 회수와 같은 작업을 위해 다양한 산업 분야에서 선호됩니다.
|
모델 |
DLXU03/DLXM3 |
|
판 두께 |
0.5/0.6mm |
|
판 구멍 크기 |
50mm |
|
최대 처리량 |
45m3/h |
|
큰 지름의 어댑터 파이프 |
DN50 |
|
작업 압력 |
10.0/1.6MPa |
|
시험 압력 |
1.3/2.1Mpa |
|
모델 |
표준 최대 흐름 속도 m3/h |
조립된 부품의 최대 수 N |
클램프 크기 A |
최대 길이 L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
구조에 따라 판 열 교환기는 네 가지 주요 유형으로 분류 할 수 있습니다.
가스켓판 열 교환기, 또한 제거 가능한 판 열 교환기라고도 불립니다.그들은 낮은 흐름 속도와 중요한 온도 변동과 응용 프로그램에 적합합니다..
용접판 열 교환기밀폐 된 열 전달 표면을 만들기 위해 직접 웰딩 된 금속 판을 사용합니다. 이들은 고압 및 고온 응용 프로그램에 이상적입니다.
스파이럴 플레이트 열 교환기두 쌍의 나선형 금속판을 사용하여 액체 분리 및 열 교환을 위한 여러 채널을 생성합니다.
판 및 프레임 열 교환기, 또한 꿀집 열 교환기라고도 알려져 있으며, 함께 쌓여 프레임에 포함 된 유류가 흐르는 판 사이의 교대 채널을 통해,효율적인 열 전달을 가능하게 합니다..
| 가착판 열 교환기의 제품 매개 변수 | |
| 항목 | 플레트 열 교환기 |
| 브랜드 | 승리 |
| 판 소재 | 티타늄/니켈/Hastolly/무화강 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| 가스켓 재료 | NBR HNBR EPDM HEPDM VITON FKM 실리콘 |
| 프레임 소재 | 염색 탄소 강철 |
| 프레임 색상 | 파란색 또는 맞춤형 색상 |
| 연결 유형 | 플랜지 또는 스라인 |
| 플랜지 표준 | ANSI ASME BS BA JIS DIN GB ISO |
| 꽉 막는 볼트 | M24 M30 M39 |
| 설계 압력 | 최고 20mpa, 최저 10Mpa |
| 작업 압력 | 정상 12.5Mpa |
| MOQ | 1 세트 |
| 패키지 | 폴리우드 케이스 |
| 보증 | 1년 |
| OEM | 대체할 수 있습니다. |
|
판 재료 |
적당한 액체 |
|
스테인리스 스틸 (SUS304, 316L 등) |
순수, 강수, 식용 소금수, 광유 |
|
티타늄, Ti-pd |
소금물, 바닷물, 소금물 |
|
SMO254 |
희석된 황산, 소금 물 용액, 무기 수분 용액 |
|
니 |
고온, 고농도 가습성 소다 |
|
하스텔로이 (C276, C22) |
농축된 황산, 염화수소, 인산 |
|
주체 가스켓 |
작동 온도 (°C) |
적당한 액체 |
|
NBR |
-15 ~ +135 |
물, 바닷물, 미네랄 소금, 소금 |
|
EPDM |
-25 ~ +180 |
뜨거운 물, 증기, 산, 염기 |
|
F26 |
-25 ~ +230 |
산, 염기, 액체 |
|
FTP |
0 ~ +160 |
농축산, 염기, 고온 기름, 증기 |
판 열 교환기 응용 프로그램:
