제품 설명

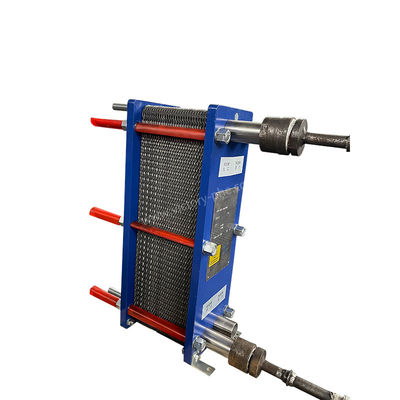

산업 냉각용 스테인레스 스틸 물 처리판 열 교환기
플릿 열 교환기
판 열 교환기는 각각 특정 파동이있는 일련의 금속 판으로 구성됩니다. 이 판은 좁은 직사각형 채널을 형성합니다.유체 간의 효율적인 열 교환을 촉진합니다., 특히 액체에서 액체 및 액체에서 증기 응용 프로그램에서.
판 열 교환기는 예외적인 열 전달 효율, 최소한의 열 손실, 컴팩트하고 가벼운 디자인, 작은 발자국, 다재다능성,그리고 긴 서비스 수명. 전통적인 튜브 열 교환기와 비교하면 더 적은 공간을 차지하면서 더 높은 열 전달 계수를 달성합니다. 또한 90% 이상의 열 회수율을 달성 할 수 있습니다.
판 열 교환기의 독특한 설계는 압력 하락을 최소화하면서 효율적인 열 전달을 촉진합니다. 파동판은 유체 흐름에 격변을 유발하여 열 전송 능력을 향상시킵니다..결과적으로, 판 열 교환기는 다양한 난방, 냉각 및 열 회수 작업을 위해 산업 전반에 걸쳐 널리 선호됩니다.
|
모델 |
DLXU03/DLXM3 |
|
판 두께 |
0.5/0.6mm |
|
판 구멍 크기 |
50mm |
|
최대 처리량 |
45m3/h |
|
큰 지름의 어댑터 파이프 |
DN50 |
|
작업 압력 |
10.0/1.6MPa |
|
시험 압력 |
1.3/2.1Mpa |
|
모델 |
표준 최대 흐름 속도 m3/h |
조립된 부품의 최대 수 N |
클램프 크기 A |
최대 길이 L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
구조에 따라 판 열 교환기는 네 가지 주요 유형으로 분류 할 수 있습니다.
가스켓판 열 교환기, 또한 분리 가능한 판 열 교환기라고도 불리며, 밀폐로 밀폐 된 금속 판으로 구성되어 있으며, 낮은 흐름 속도와 상당한 온도 변동이있는 응용 프로그램에 적합합니다.
용접판 열 교환기금속판을 직접 굽혀서 만들어지며 고압 및 고온 환경에 이상적으로 밀폐된 열 전달 표면을 형성합니다.
스파이럴 플레이트 열 교환기두 개의 나선형 금속판을 사용하여 액체 분리 및 열 교환을 위한 여러 채널을 만듭니다.
판 및 프레임 열 교환기, 또한 꿀집 열 교환기 로도 알려져 있으며, 프레임 안에 쌓인 유류 금속 판으로 이루어져 있습니다. 플레이트 사이에 교류 채널을 통해 액체가 흐르면서 효율적인 열 전달이 가능합니다.
| 가착판 열 교환기의 제품 매개 변수 | |
| 항목 | 플레트 열 교환기 |
| 브랜드 | 승리 |
| 판 소재 | 티타늄/니켈/Hastolly/무화강 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| 가스켓 재료 | NBR HNBR EPDM HEPDM VITON FKM 실리콘 |
| 프레임 소재 | 염색 탄소 강철 |
| 프레임 색상 | 파란색 또는 맞춤형 색상 |
| 연결 유형 | 플랜지 또는 스라인 |
| 플랜지 표준 | ANSI ASME BS BA JIS DIN GB ISO |
| 꽉 막는 볼트 | M24 M30 M39 |
| 설계 압력 | 최고 20mpa, 최저 10Mpa |
| 작업 압력 | 정상 12.5Mpa |
| MOQ | 1 세트 |
| 패키지 | 폴리우드 케이스 |
| 보증 | 1년 |
| OEM | 대체할 수 있습니다. |
|
판 재료 |
적당한 액체 |
|
스테인리스 스틸 (SUS304, 316L 등) |
순수, 강수, 식용 소금수, 광유 |
|
티타늄, Ti-pd |
소금물, 바닷물, 소금물 |
|
SMO254 |
희석된 황산, 소금 물 용액, 무기 수분 용액 |
|
니 |
고온, 고농도 가습성 소다 |
|
하스텔로이 (C276, C22) |
농축된 황산, 염화수소, 인산 |
|
주체 가스켓 |
작동 온도 (°C) |
적당한 액체 |
|
NBR |
-15 ~ +135 |
물, 바닷물, 미네랄 소금, 소금 |
|
EPDM |
-25 ~ +180 |
뜨거운 물, 증기, 산, 염기 |
|
F26 |
-25 ~ +230 |
산, 염기, 액체 |
|
FTP |
0 ~ +160 |
농축산, 염기, 고온 기름, 증기 |
판 열 교환기는 다양한 산업 분야에서 널리 사용됩니다.
1태양 에너지:플레이트 열 교환기는 수집기를 통해 태양 에너지를 효율적으로 활용하기 위해 필수적입니다. 태양 유체와 작업 유체 사이의 열 전달을 촉진하여 에너지 변환을 최적화합니다.
2화학 산업:화학 부문에서 판 열 교환기는 열 회수, 제품 냉각 및 반응 온도 제어와 같은 다양한 프로세스에 필수적입니다.그들은 원자로와 증류 장치가 효율적으로 작동하도록 보장합니다..
3철강 산업:판 열 교환기는 철강 산업에서 롤링 밀, 고화전 및 소화 탱크와 같은 냉각 및 윤활장비에 중요합니다.그들은 최적의 온도를 유지하고 장비의 수명을 연장시키는 데 도움이됩니다.
4금속 산업:플릿 열 교환기는 알루미늄 정제 과정에서 가열 및 냉각 과정에 사용되며 생산 과정에서 정확한 온도 조절과 효율적인 에너지 사용을 보장합니다.
5기계 제조:산업 장비에서, 판 열 교환기는 냉각 액체와 윤활유를 냉각하는 데 결정적인 역할을 하며, 일정한 성능을 보장하고 기계의 수명을 연장합니다.
6식품 산업:접시 열 교환기 는 식료품 가공 공장 에서 살균, 살균 및 냉각 과정 에서 매우 중요 합니다. 제품 의 안전성, 품질 및 보관 기간 을 연장 하는 것 을 보장 합니다.
7직물 산업:열 회수 및 냉각 과정에 기여하여, 판 열 교환기는 에너지 효율을 최적화하고 섬유 제조에서 폐열을 재활용함으로써 환경 영향을 줄입니다.
8종이 산업:종이 생산에서 냉각 및 열 회수 응용 프로그램에 필수적인 판 열 교환기는 에너지 소비와 환경 발자국을 최소화하면서 효율적인 작동을 가능하게합니다.
9지역 난방:플릿 열 교환기는 발전소 폐열 영역에서 주택 및 상업 건물로 열을 전송하는 데 사용되며 도시 공동체를 위해 효율적이고 지속 가능한 난방 솔루션을 제공합니다.
10석유 및 지방 산업:플릿 열 교환기는 정밀 온도 조절에 중요한 역할을 합니다. 정제, 분분 및 포장 과정 등 석유 가공 과정에서요.
11에너지 산업:전력 발전소의 냉각 시스템에서 중요한 판 열 교환기는 응축기, 터빈 윤활 및 보조 장비 냉각과 같은 구성 요소의 효율적이고 신뢰할 수있는 작동을 보장합니다.
12해양용:플릿 열 교환기는 해상 선박의 냉각 시스템에 사용되며 해양 환경에서 신뢰할 수있는 성능과 효율적인 운영을 보장합니다.
13해수 수산업:플릿 열 교환기는 닉러리에서 바닷물을 가열하는 데 기여하여 물고기와 조개류 재배에 최적의 온도를 제공하여 전반적인 생산 효율성을 향상시킵니다.
14다른 산업:판 열 교환기는 제약, 석유, 세라믹, 유리, 시멘트 및 지열 응용 분야에서 널리 사용되며 효율적인 열 전달, 프로세스 최적화,그리고 환경 지속가능성.
